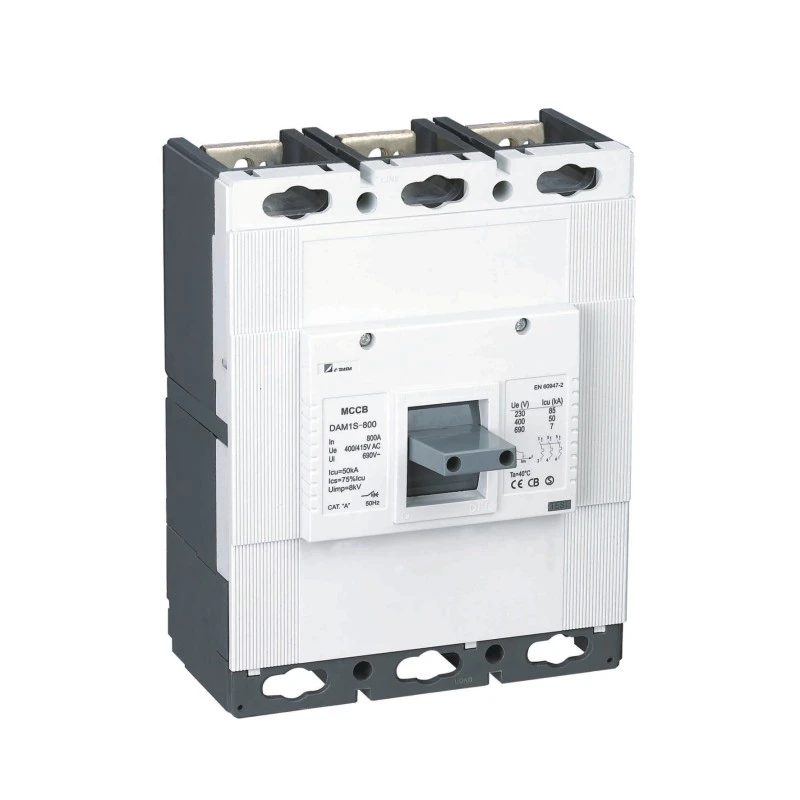

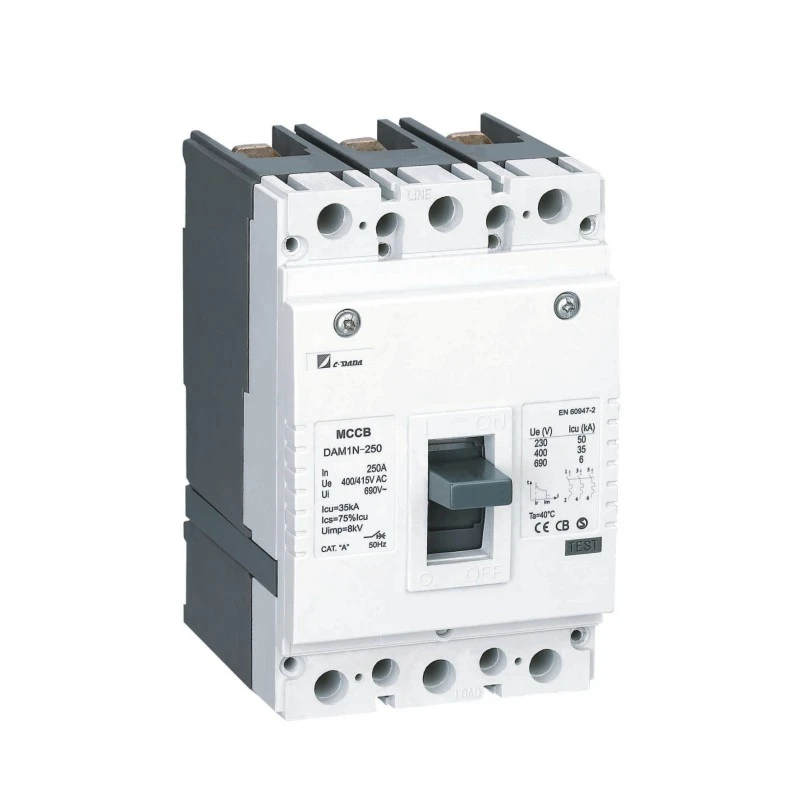

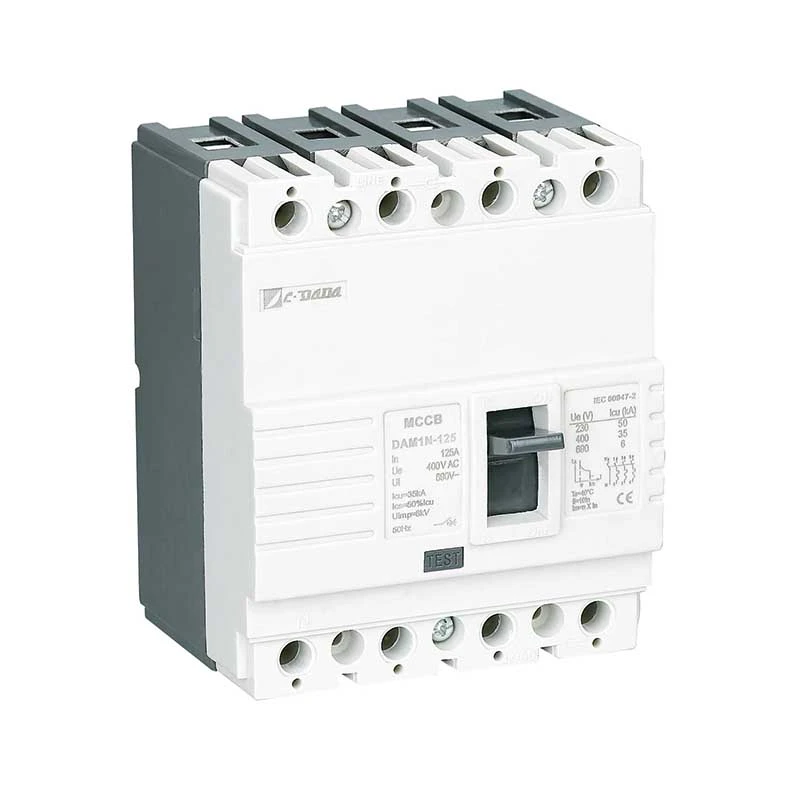

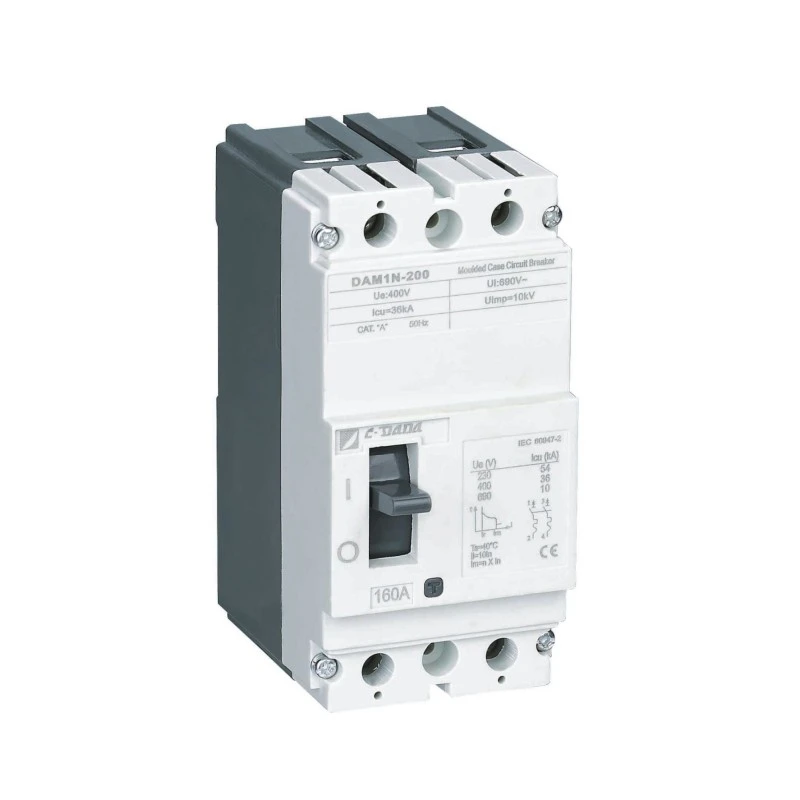

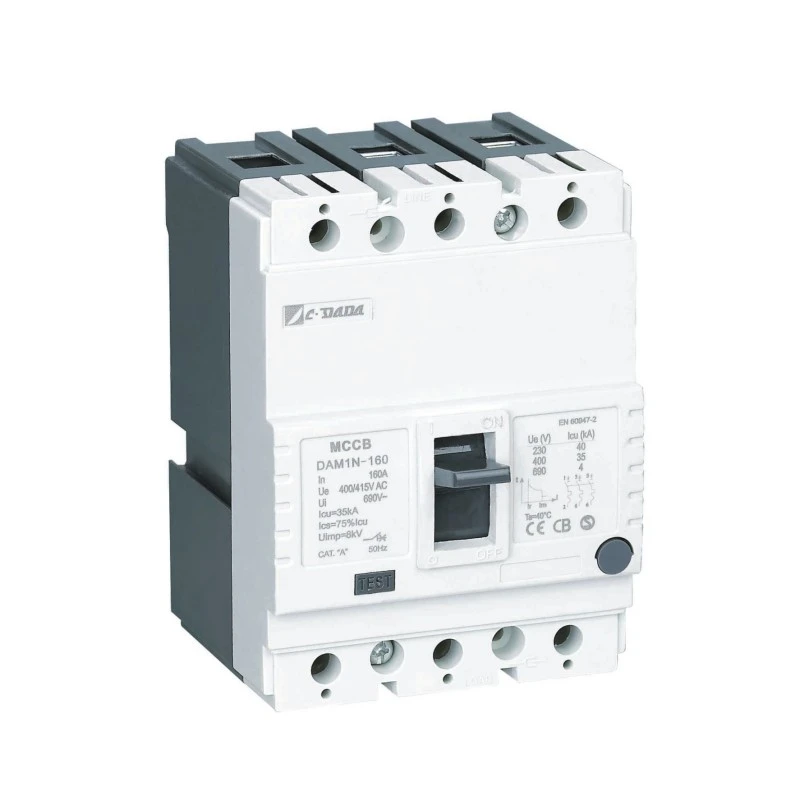

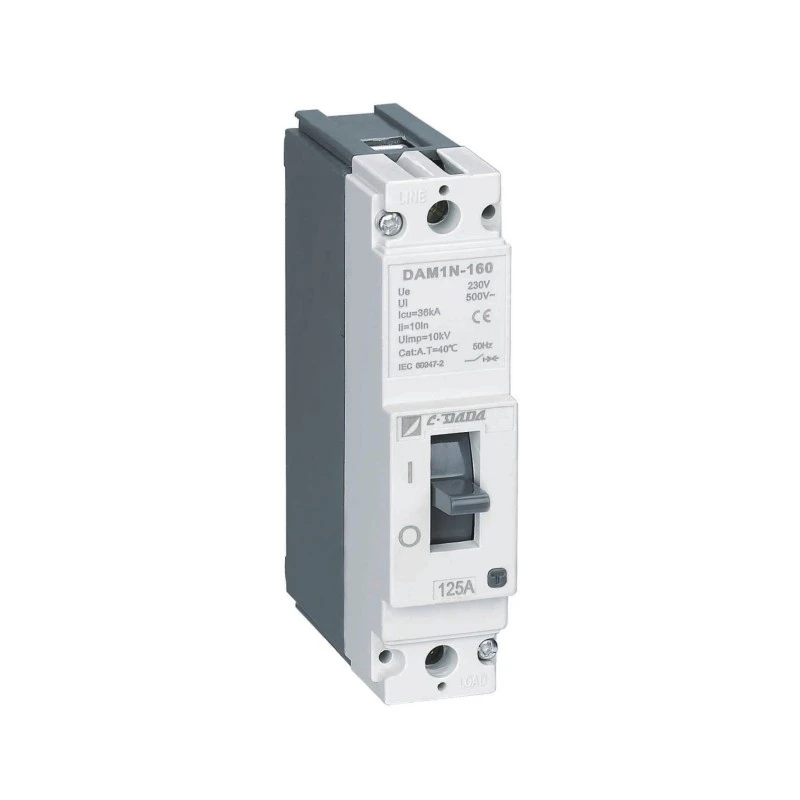

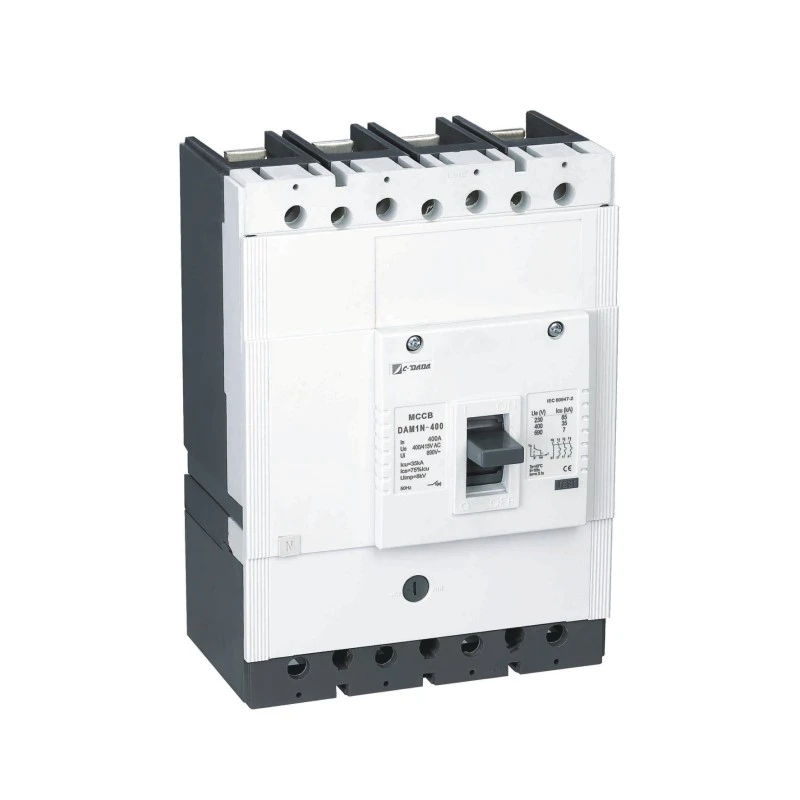

Fiksa Tipo Molded Case Circuit Breaker

CDADA Fiksa Tipo Molded Case Circuit Breaker (MCCB) DAM1-serio renkontas la bezonojn de iu ajn aplikaĵo, de malgrandaj uzantoj ĝis industria transformilo kaj distribua instalaĵo.

La serio DAM1 havas sep kadrajn grandecojn, ĝis 1600A, rompantan kapaciton ĝis 100 kA, funkcian tensio ĝis 1000 Voltoj, facile renkontas diversajn ampleksajn elektrajn kaj mekanikajn akcesoraĵojn, provizas diversajn instalajn solvojn por maksimumigi la bezonojn de iu ajn elektra sistemo.

Kun tutmonda atesto KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 estas la plej bona elekto por tutmonde elektraj aparatoj kaj OEM.

Ŝlosilaj Specifoj

Elektraj parametroj de DAM1 MCCB muldita kaza ŝaltilo

● Icu:O-t-CO-testo (O:Malferma manovro,CO:Ferma-Malferma manovro,t:Atenda tempodaŭro)

● Ics:O-t-CO-t-CO-testo (O:malferma manovro, CO:Ferma-Malferma manovro,t:Atenda tempodaŭro)

★ ON/I Pozicio: Ĝi indikas ke kontaktoj de la rompilo estas fermitaj. En ĉi tiu pozicio, la rompillevilo estas en la supra pozicio

★ VOJAĜA Pozicio: Ĝi indikas, ke la rompilo estas malfermita pro iu malsukceso (superŝarĝo aŭ mallonga cirkvito). En ĉi tiu kazo, rompillevilo estas en la meza pozicio inter ON kaj OFF pozicioj. Por preni la rompilon, kiu estas en ekskursa pozicio, al ON-pozicio; puŝu la rompilon malsupren kiel montras la OFF-signo

Rompilo devas esti agordita kun "klako" sono. Post tio, tiru la levilon kiel montrite per ON-signo por fermi la rompilon.

★ OFF/0 Pozicio: Ĝi indikas ke kontaktoj de la rompilo estas malfermitaj. Tiamaniere, la rompolevilo estas en la malsupra pozicio.

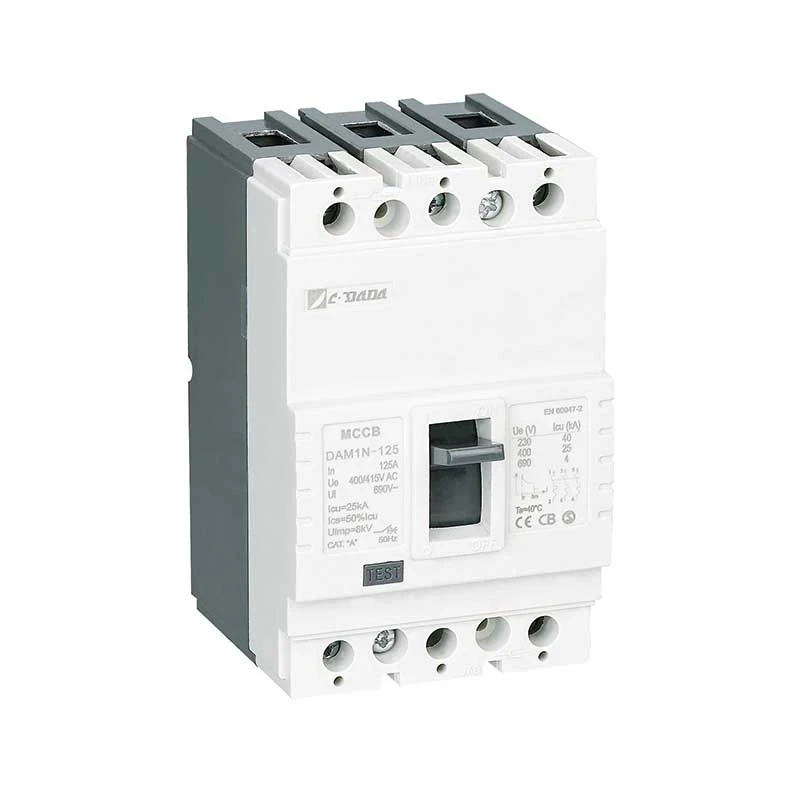

Fizikaj parametroj de DAM1-125 MCCB muldita kaza ŝaltilo

Funkcia Principo & Protekta Mekanismo

★ Termika Protekto (Troŝarĝo)

La dumetala strio fleksas kiam varmigite per daŭra superfluo (> taksita kurento). La fleksa rapideco estas proporcia al nuna grando - certigante inverstempan stumblon kiu imitas kablan termikan konduton, malhelpante ĝenajn vojaĝojn dum protektado de ekipaĵo.

★ Magneta Protekto (Mallonga Cirkvito)

Dum fuŝkontakto (ekz., fazo-al-fazo aŭ fazo-al-grunda), alt-kurenta magneta kampo tuj tiras la solenoidan plonĝanton, liberigante la riglilmekanismon ene de milisekundoj - fortranĉante faŭltofluon antaŭ ol termika damaĝo okazas.

Produktaj avantaĝoj

★ Korpo kaj Kovro:

Fibro-vitra poliestera rezino estis uzata kiel korpo kaj kovrilo laŭ la normo EN 60512-20-2. Ĉi tiu materialo, kiu nomiĝas BMC (Bulk Molding Compound) en la literaturo, estas preferata pro altaj elektraj kaj mekanikaj valoroj kaj povas rezisti al temperaturo de 160℃ senĉese. BMC-materialo ne brulas kiam en kontakto kun drato je temperaturo de 960℃ laŭ IEC 695-2-1

Bimetalo: Bimetalo estas materialo konsistanta el kombinaĵo de du platmetaloj kun malsamaj etendkoeficientoj kontraŭ varmeco. La fluo pasanta tra la rompilo varmigas bimetalon. Pro efiko de ĉi tiu varmo. dumetalaj kurbiĝas al la malpli etendiĝanta plato. Ĉar varmo pliiĝas kiam la kurento pasanta tra la rompilo pliiĝas, bimetalo estas varmigita pli kaj pli fleksiĝas. Tiamaniere ĝi kontrolas la malferman mekanismon por malfermi la rompilon.

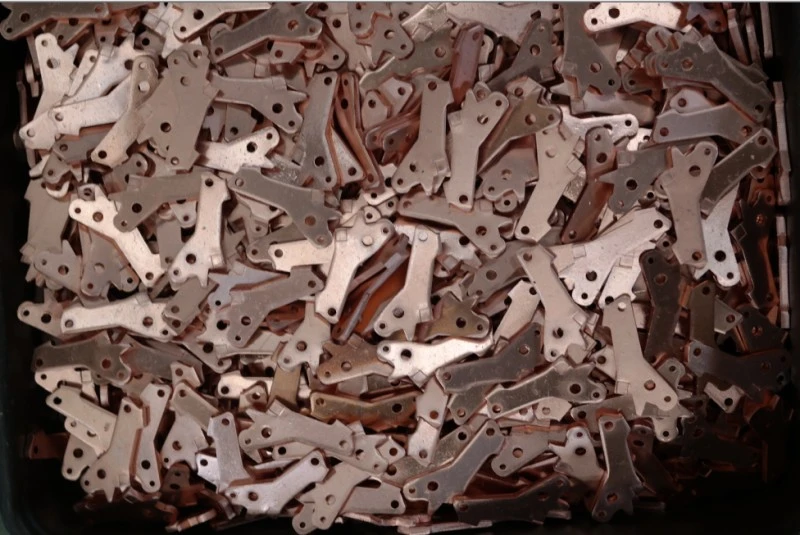

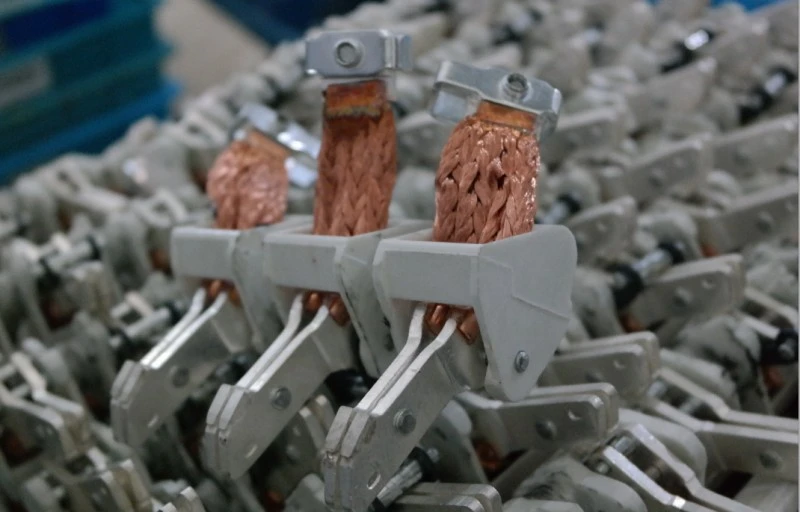

★ Kontaktoj:

Kontakto-alojo estas determinita por rompiloj konsiderante rompitajn kaj portitajn aktualajn valorojn kaj konstruon Kutime arĝentaj, grafito, nikelo, volframa alojaj kontaktoj estas uzataj en rompiloj. Kontaktoj, kiuj estas faritaj el arĝent-grafitaj alojoj kun pli glata strukturo, estas uzataj en fiksaj (malsupraj) kontaktoj, arĝentaj volframaj kontaktoj, kiuj estas pli malmolaj, estas uzataj en movaj (supraj) kontaktoj. Svingita strukturo estis certigita en movaj kontaktoj. Tiamaniere, svingitaj kaj malmolaj alojaj kontaktoj havas lokon sur molaj fiksaj kontaktoj en ĉiu malfermo-fermo.

Tiamaniere, la plej malalta rezisto estas certigita.Movanta kontakto devas tre bone tuŝi la fiksan kontakton por havi malaltan kontaktoreziston. Tamen, troa kontaktpremforto rezultigas damaĝon de kontaktoj en pli mallonga periodo ol normale.Kontaktaj alojoj estas tre gravaj por sana malfermo-fermo.

★ Arko-Estingilo Ĉelo (Apartigilo):

Apartigiloj estas uzataj por estingi la arkon kiu estas formita dum funkciado de la rompilo funkcianta sub energio. Dum moviĝanta kontakto estas apartigita de fiksa kontakto, kurento daŭre fluas inter kontaktoj dum kelka tempo kaj tio nomiĝas arko. Ĉi tiu arko estu formortinta en tre mallonga tempo.

★ Formorto de Arko:

Arko estas puŝita al apartigiloj pro magneta kampo formita ĉirkaŭ la arko. Tiamaniere, arko estas etendita kaj iĝas svelta kaj rompita inter apartigplatoj (Figuro-5). Pro karakterizaĵo de la materialo uzata sur flankaj muroj de la apartigiloj, eliras gaso pro alta temperaturo kaŭzita de la arko. Tiu gaso havas gravan efikon al formorto de la arko.

Apliko

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) estas fidinda tra kritika infrastrukturo:

★ Industria: Ŝtalfabrikoj, nafto-gasaj platformoj, kemiaj fabrikoj

★ Sanservo: Hospitalaj ĉefaj kaj sub-distribuaj tabuloj

★ Transportado: Fervoja signalado, flughavenaj bagaĝsistemoj

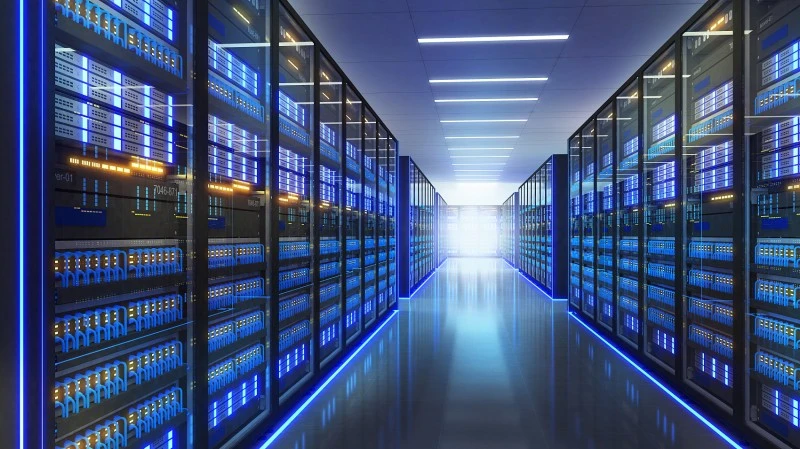

★ Komerco: Ĉielskrapantoj, datumcentroj, butikcentroj, kongresejoj

★ Publikaj Lokoj: Teatroj, stadionoj, registaraj konstruaĵoj

Instalado kaj Bontenado Avantaĝoj

★ Facila Integriĝo:

Norma ilaro inkluzivas busbarojn, fazbarojn kaj aparataron

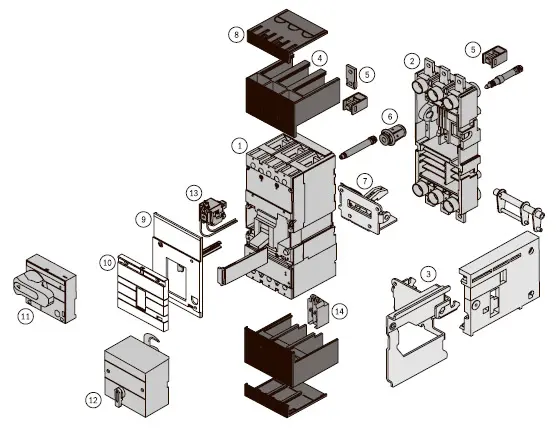

Laŭvolaj akcesoraĵoj: alarmkontaktoj, ŝuntaj/subtensiaj ellasiloj, elektraj funkciigaj mekanismoj

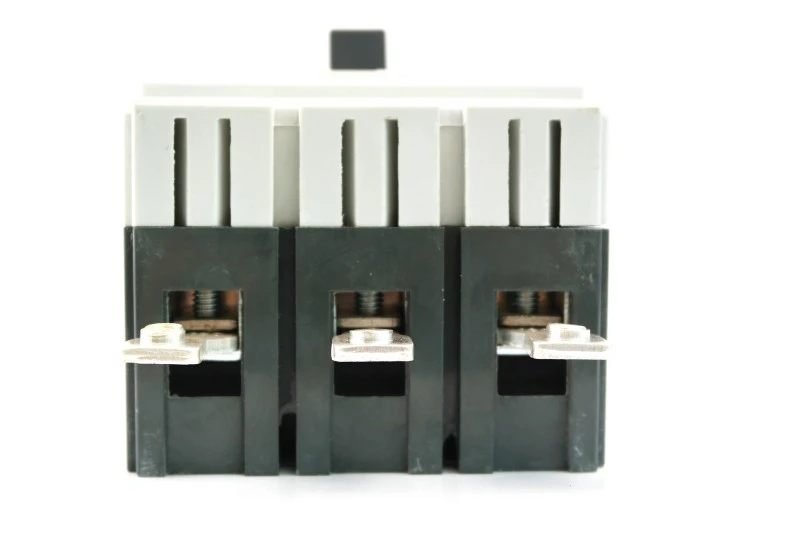

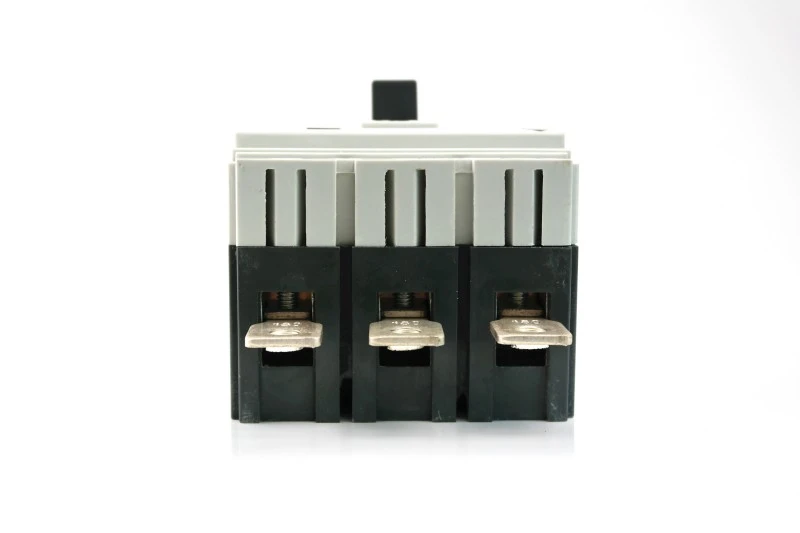

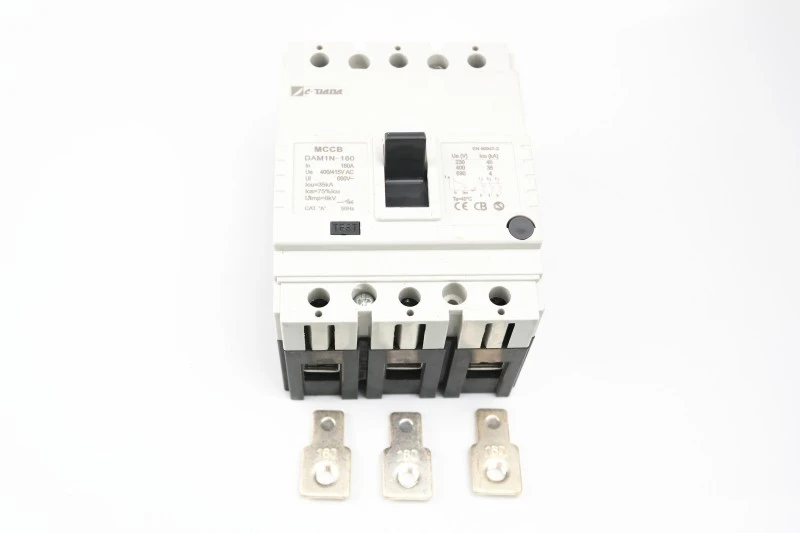

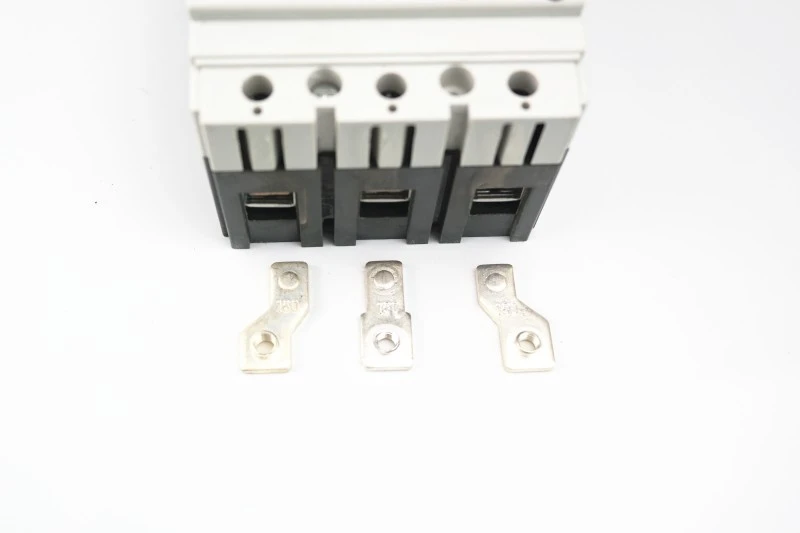

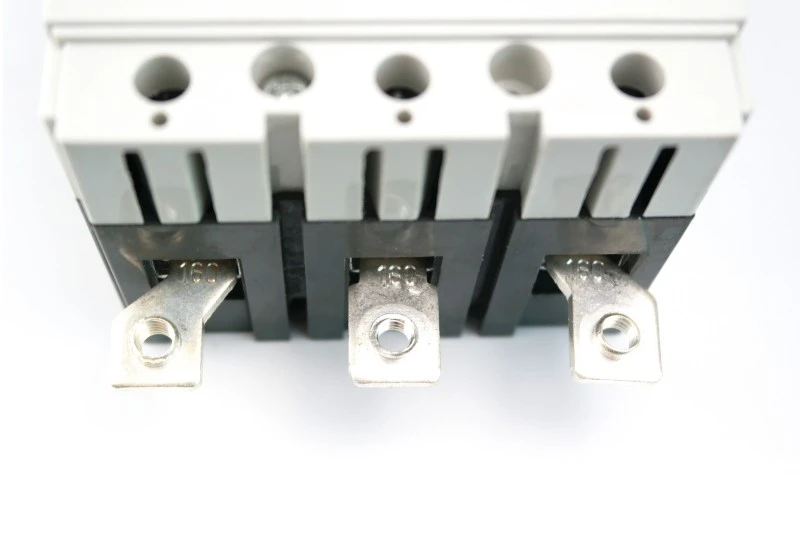

1) Konekti per plilongigita busbar (foto 1)

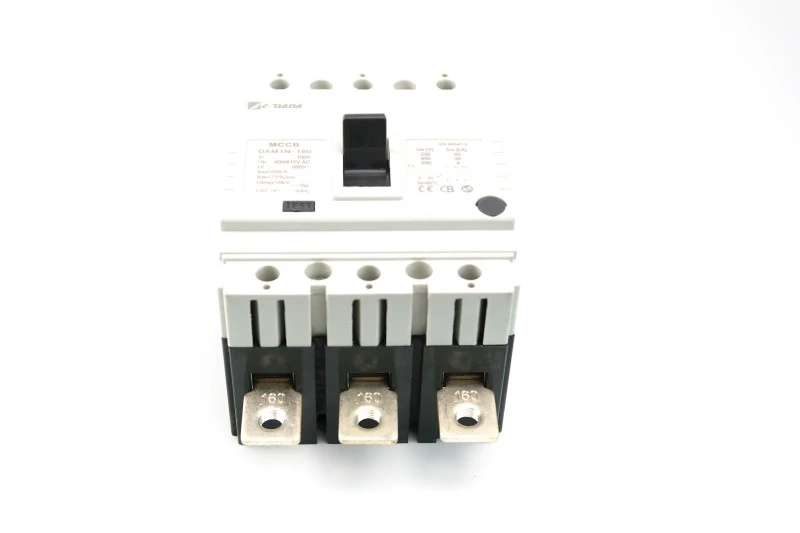

2) Konektu per disvastiga terminalo (foto 2)

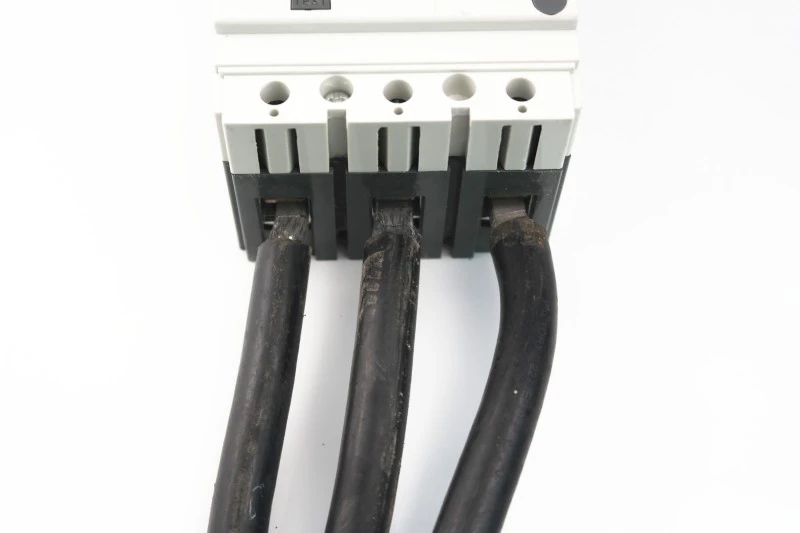

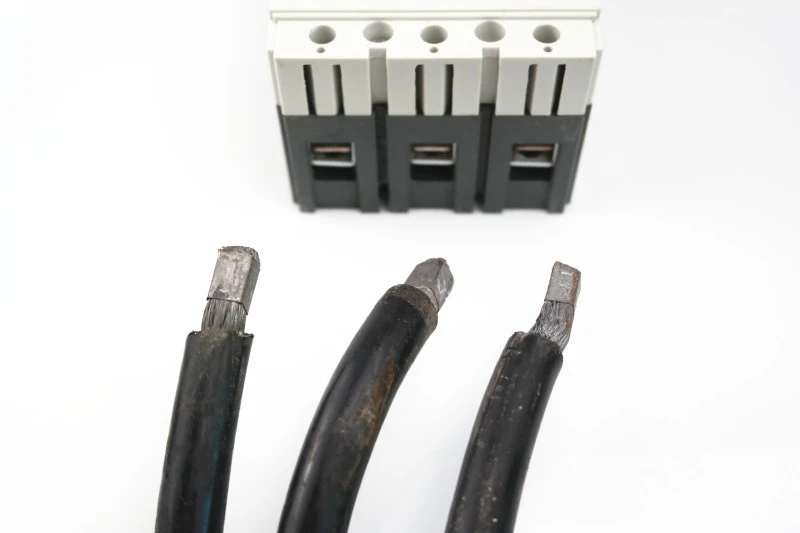

3) Konektu rekte kablon (foto 3) sen uzo de kabloteniloj.

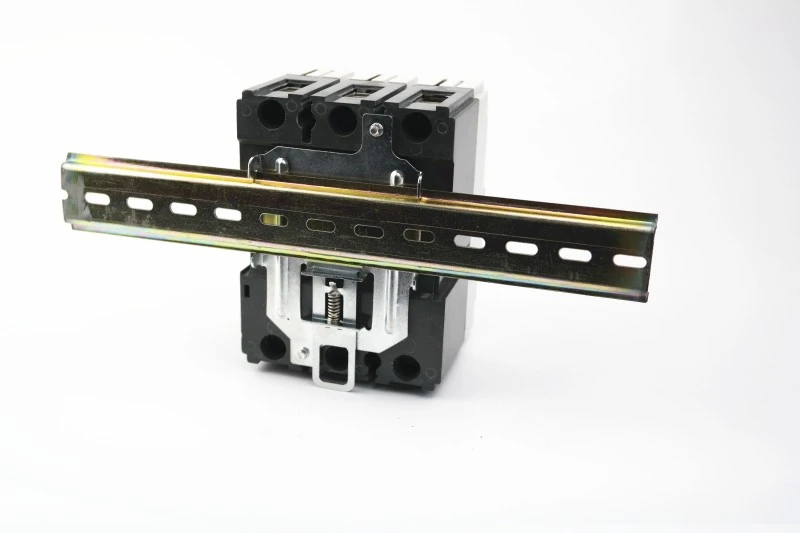

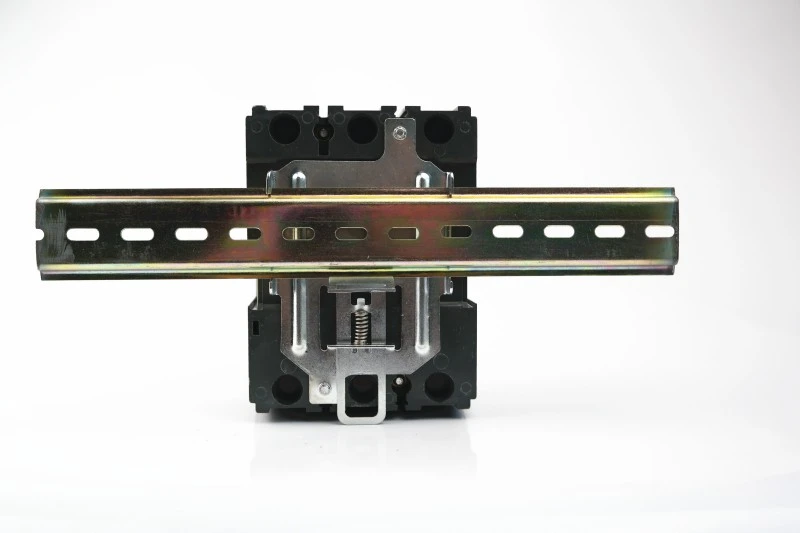

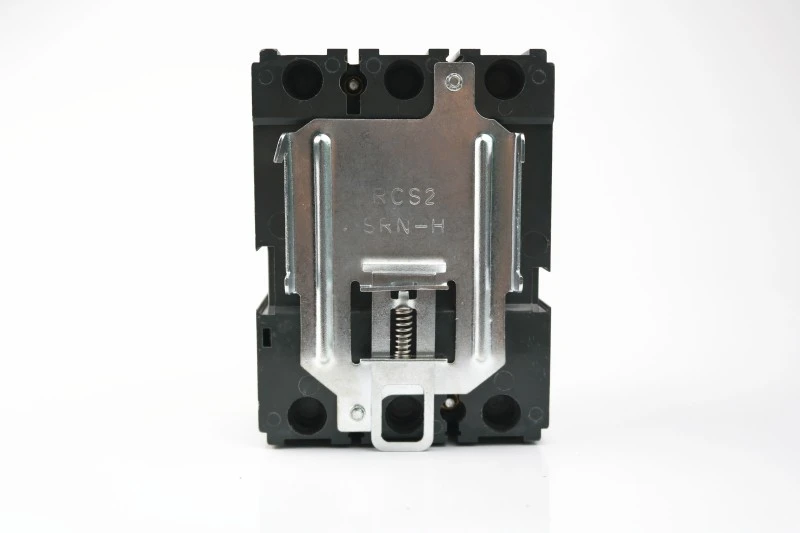

Helpe de speciala krampo 125 kaj 160 ekzempleroj povas esti instalitaj sur DIN-relo.

Rompilo kun krampo

krampo kun DIN-relo

krampo kun DIN-relo

★ Spacŝpara Dezajno:

10–20% pli malpeza kaj pli kompakta ol hejmaj alternativoj

Ebligas pli malgrandajn enfermaĵojn → pli malaltajn materialajn kaj sendokostojn

★ Uzant-amika Restarigo:

Klara TRIP-indiko malhelpas blindan refermon

Aŭdebla "klako" konfirmas taŭgan mekanikan engaĝiĝon

★ Estonteco-Preta:

Elportas aldonajn kaj eltirajn ilarojn (por elektitaj modeloj)

Kongrua kun inteligenta monitorado aldonaĵoj

Kial elekti CDADA?

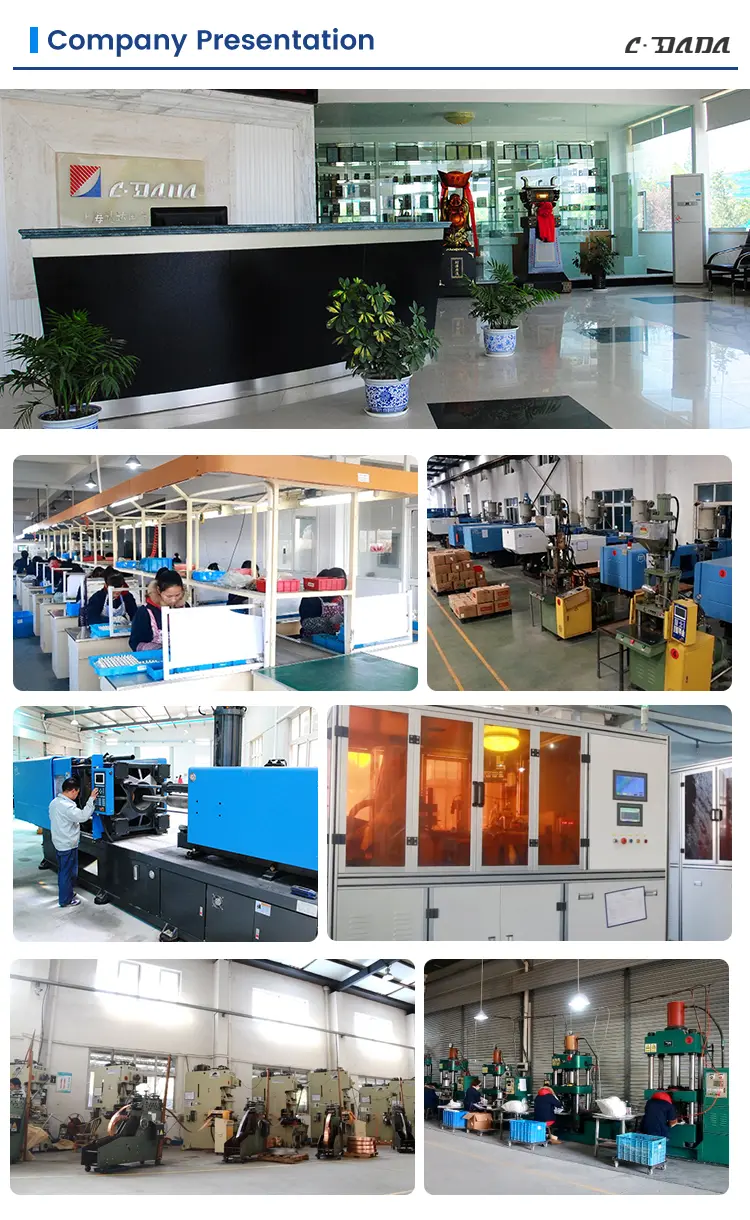

1. Ni estas la ĉefa fabrikanto dum 42+ jaroj. Nia firmao fondita en 1983, evoluas tre rapide dum 40 jaroj.

2. La Grupo, konsistanta el 3 fabrikoj, posedas produktan areon de 52 400 m² kaj dungas pli ol 500 dungitojn. Ni investis preskaŭ dek milionojn da juanoj por pligrandigi nian operacion kaj altgradigi niajn laborrenkontiĝojn.

3. Fabriko kontrolita de INTERTEK, DEKRA & GMC

4. Alt-fortaj kartonoj, paleta protekto, bona por longdistanca eksporta transporto

Oftaj Demandoj (FAQ)

Q1: Ĉu la Fiksa Tipo Molded Case Circuit Breaker DAM1 povas esti muntita sur DIN-relo?

A1: Jes—modeloj 125A kaj 160A povas esti instalitaj sur DIN-reloj per la laŭvola speciala krampo. Pli altaj rangigoj estas panel-muntitaj nur.

Q2: Kiajn atestojn havas la serio DAM1?

A2: Ĝi estas atestita kun CE, CB, ASTA, KEMA, SEMKO kaj RoHS, certigante konformecon en EU, Mezoriento, Sudorienta Azio kaj pretere.

Q3: Kiel mi restarigas la rompilon post vojaĝo?

A3: Unue, movu la levilon plene malsupren al OFF (vi aŭdos klakon), tiam tiri ĝin supren al ON. Neniam devigu ĝin rekte de TRIP al ON.

Q4: Ĉu helpaj aparatoj estas kongruaj?

A4: Jes—alarmaj kontaktoj, helpaj kontaktoj, ŝuntaj/subtensiaj ellasiloj kaj elektraj funkciigistoj povas esti aldonitaj sen malmuntado.

Q5: Ĉu la DAM1 taŭgas por anstataŭigi pli malnovajn rompilojn?

A5: Absolute. Ĝia kompakta spuro permesas rektan anstataŭigon de heredaj MCCB-oj en la plej multaj paneloj—ŝparante tempon kaj ĝisdatigkostojn.
