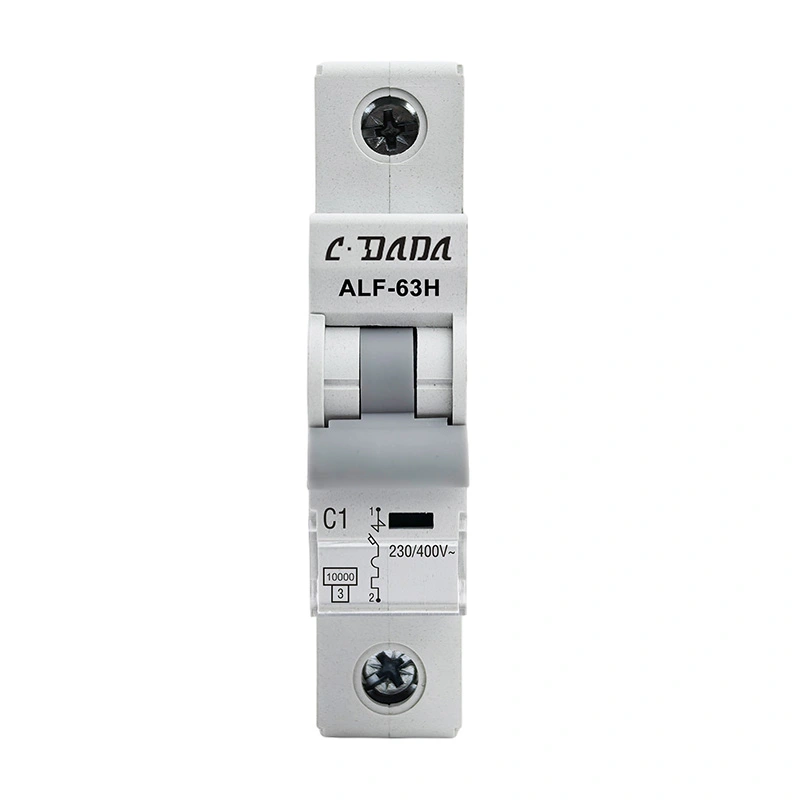

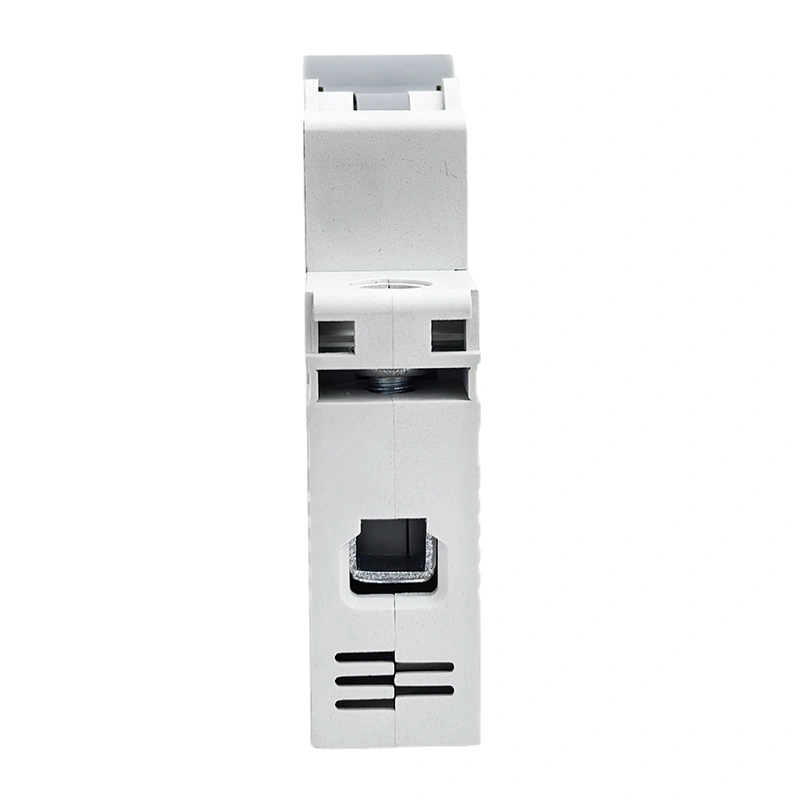

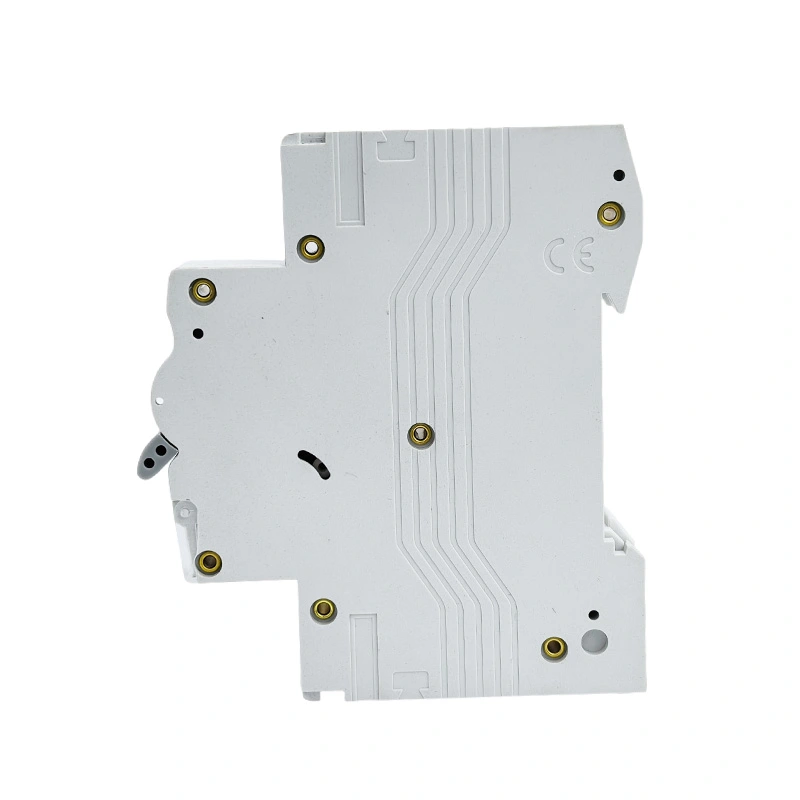

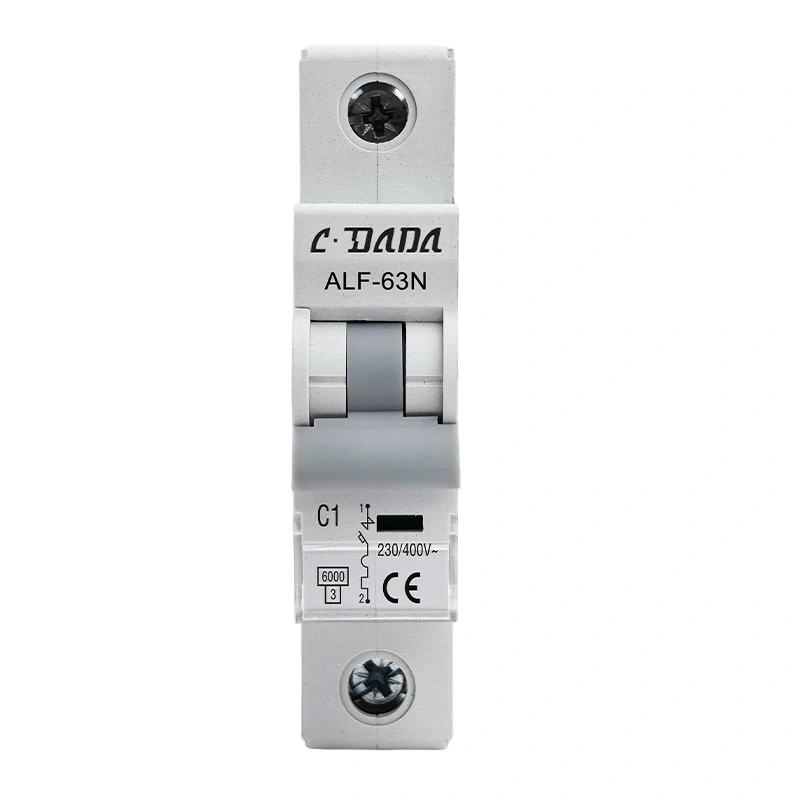

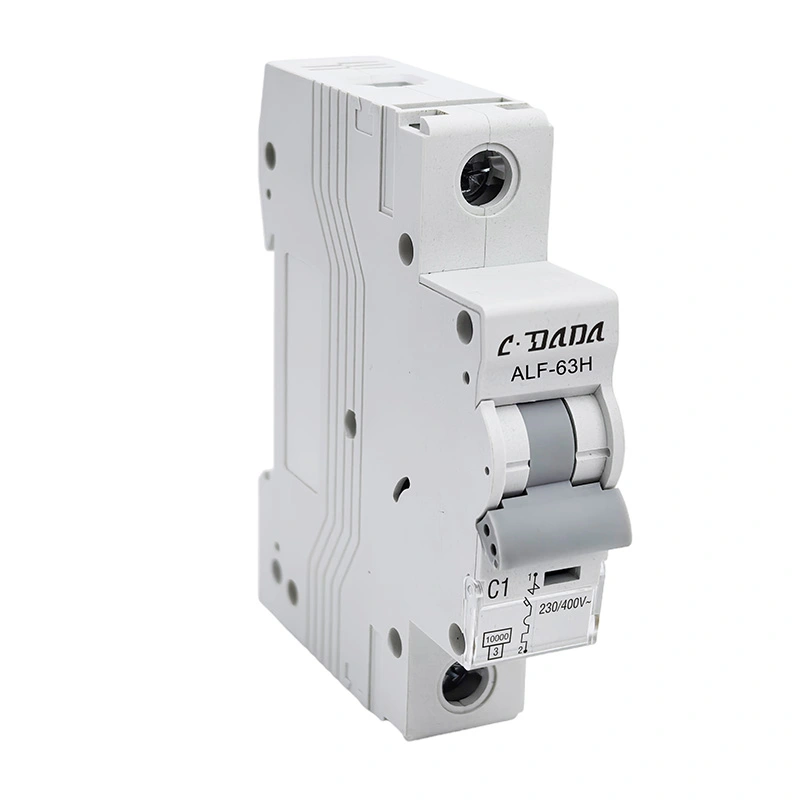

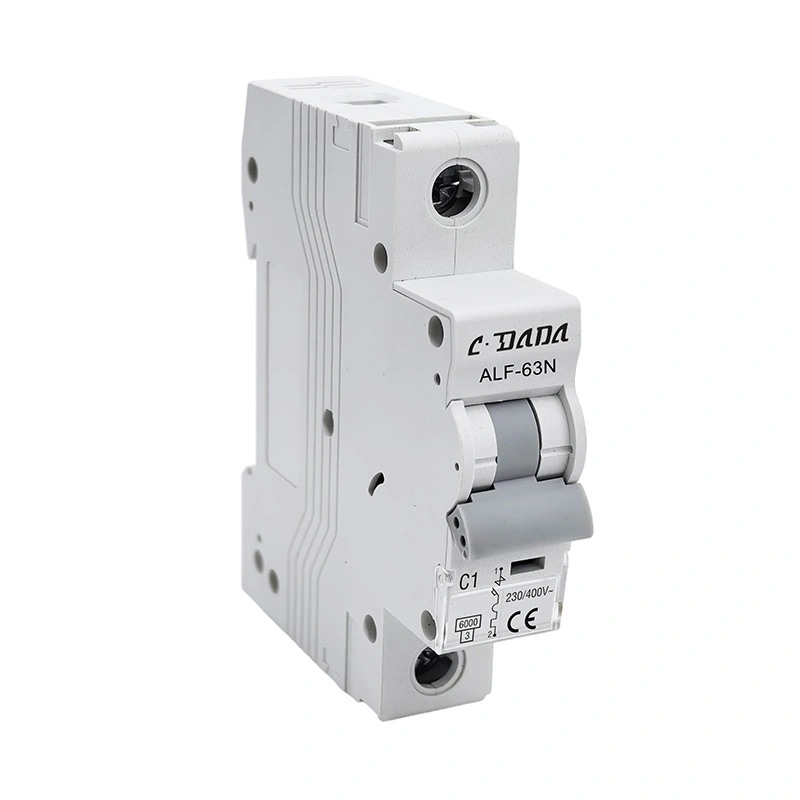

6KA 10kA Miniatura Circuit Breaker

ALF-63N/H serio alta rompiĝo 6KA 10kA Miniatura Circuit Breaker (MCB), konformas al IEC60898 normo, MCB havas la karakterizaĵon de fidinda agado, preciza protekta funkcio, mallonga eldontempo, kaj alta rompokapacito, malgranda volumo ankaŭ. Ĝi estas vaste uzata en kaj troŝarĝo de kontaktoroj, ŝaltiloj kaj elektraj aparatoj.

Kontaktu CDADA kaj elektu nin kiel vian fabrikiston, ni povas proponi OEM/ODM-servojn.

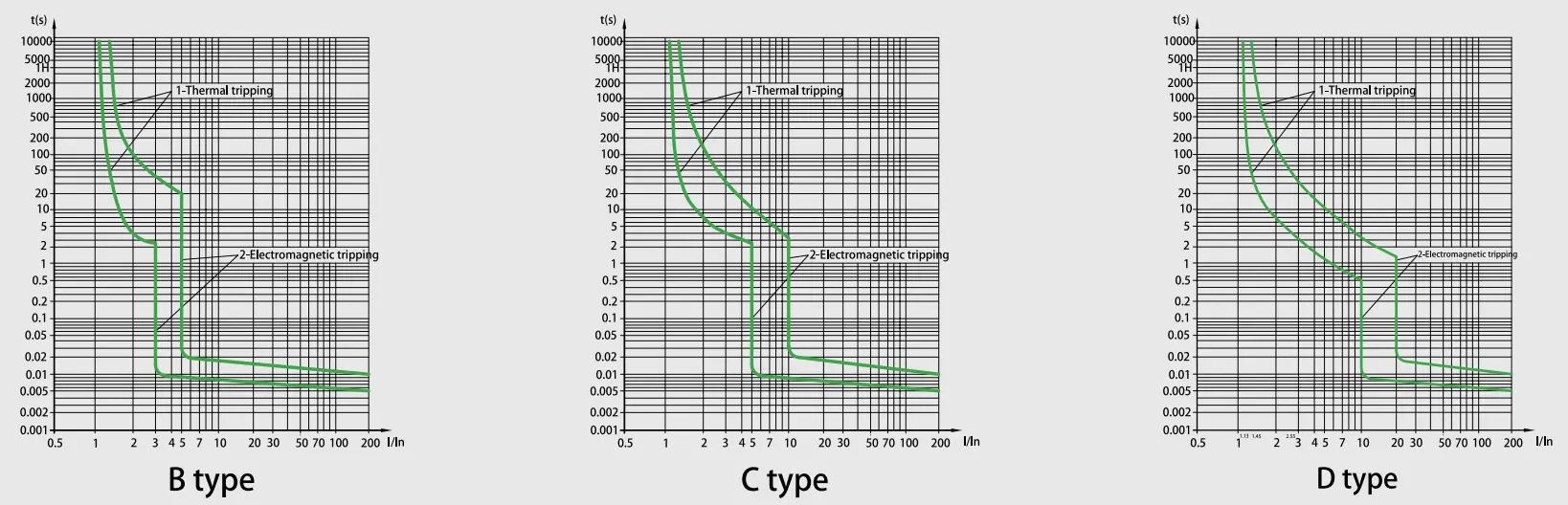

Karakteriza Kurbo

Teknika Specifo

ALF-63N/H Serio 6KA 10kA Miniatura Circuit Breaker
Normo	EN/IEC60898-1
Rompokapacito (kA)	6,10
Protekto	Kontraŭ troŝarĝo kaj mallonga cirkvito
Taksita kurento(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Taksita tensio (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Taksita impulsrezista tensio Uimp (kV)	4
Taksita izolaj tensio Ui(V)	500
Energio limiganta cass	3
Ĉirkaŭa temperaturo (℃)	-25~+40,Max.95%humido
Termika funkcia limo	1.13xln Neniu stumblado ene de unu horo
	1.45xIn Ekfalo ene de unu horo
Magneta funkciado	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Nombro de poloj	1P, 1P+N, 2P, 3P, 3P+N kaj 4P
Tipo de vojaĝo	Termika/magneta liberigo
Fina kapablo	16mm² fleksebla aŭ 25mm² rigida ĝis 25A taksoj
	25mm²fleksebla aŭ 35mm²rigida de 32A ĝis 63A taksoj
Protekta grado	IP20
Instalado	Muntado sur 35mm DIN-relo
Larĝo	17.8mm per poluso

Karakterizaĵo de liberigo de ŝaltilo

NE.	Taksita kurento de liberigo (A)	Komenca stato	Testa fluo	Specifita tempo	Rezulto akironda	Rimarkoj
1	1-63	malvarma stato	1.13 En	t≤1h	Ne-vojaĝo
2	1-63	sur la antaŭa testo	1.45ln	t<1h	vojaĝo	Agordante fluon ĝis specifita valoro konstante en 5s
3	In≤32	malvarma stato	2.55 In	1s	vojaĝo
	En>32
4	1-63	malvarma stato	3En	t≤0.1s	Ne-vojaĝo	B-tipo
			5En	t<0.1s	vojaĝo	B-tipo
			5En 10ln	t≤0.1s	Ne-vojaĝo	C-tipo
			10En	t<0.1s	vojaĝo	C-tipo
			20ln	t≤0.1s	Ne-vojaĝo	D tipo
				t<0.1s	vojaĝo	D tipo

Eltenivo (Operacioj)

Kategorio	Operaciaj Cikloj	Operacia frekvenco	Taksita kurento
Elektra pacienco	4000	240/h	1-32
		120/h	40-63
Mekanika eltenivo	10000	240/h	1-63

Trajtoj

★ Ultra-Alta Kurtcirkvito Rompi Kapacito

Altnivela arka kontrola teknologio atingas pli altan interrompan kapablon kompare kun industriaj normoj, certigante fidindan protekton por industriaj elektraj sistemoj sub ekstremaj misfunkciaj kondiĉoj.

★ Du-Reĝima Konekto-Interfaco

Integrita hibrida terminalo-dezajno subtenas kaj rigidan busbaran aldokiĝon kaj flekseblan kablokrampadon, ebligante sen ilan adaptadon al diversaj instalaĵscenaroj reduktante kabligi tempon je 40%.

★ Energi-Stoka Mekanismo por Longviveco

Printempa mastruma sistemo kun 10,000 mekanikaj cikloj eltenivo, havante eluziĝo-kompensan teknologion

★ Altnivela Komponita Enfermaĵo

kun fam-retarantaj, varmorezistaj, kaj impuls-rezistaj propraĵoj integritaj arko-estingaj ĉambroj por enhavitaj faŭltaj eventoj.

★ Dinamika Kurento-Limiga Topologio

Inteligenta lasita energisubpremado reduktas pintajn faŭltajn fluojn je 65-80%, ebligante kontraŭfluan aparatan specifooptimumigon kun 30% entuta sistema kosto-redukto potencialo.

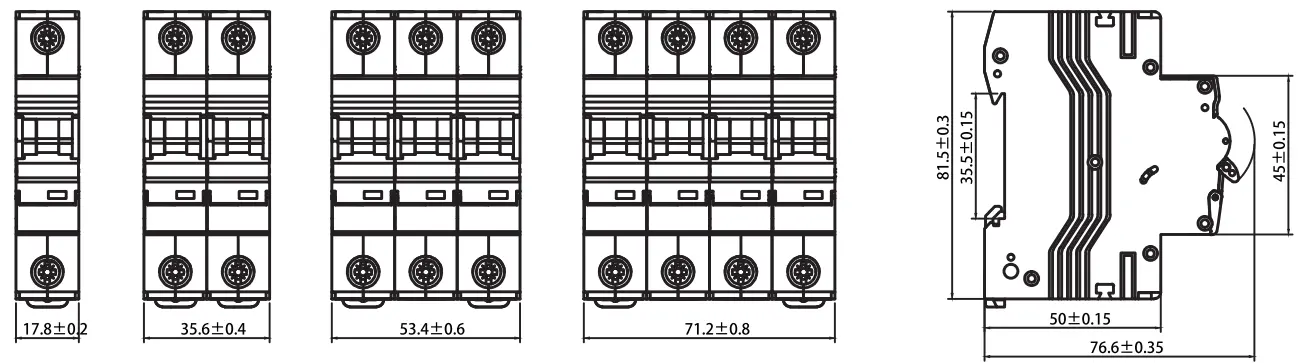

Skizo dimensioj

Aplikaj Scenaroj

★ Loĝdoma: Konsumantaj unuoj kaj distribuaj tabuloj por hejma sekureco.

★ Industria: Protekto de kontaktoroj, ŝaltiloj kaj pezaj elektraj aparatoj.

★ Komerca: Oficejaj konstruaĵoj kaj butikcentroj postulantaj alt-rompan fidindecon.

Kvalita Kontrolo kaj Norma Testado

★ Ĉiu CDADA MCB spertas rigorajn provojn por certigi konformecon al IEC60898-1:

★ Termika Ekskurso Testo: Kontrolita ĉe 1.13In (ne-vojaĝo) kaj 1.45In (vojaĝo ene de 1 horo).

★ Magnetika Eksaltiĝo-Testo: Preciza eldona testado por B, C, kaj D karakterizaĵoj.

★ Elektra Eltenivo: Provita por 4,000 operaciocikloj.

★ Mekanika Eltenivo: Kontrolita por 10,000 cikloj.

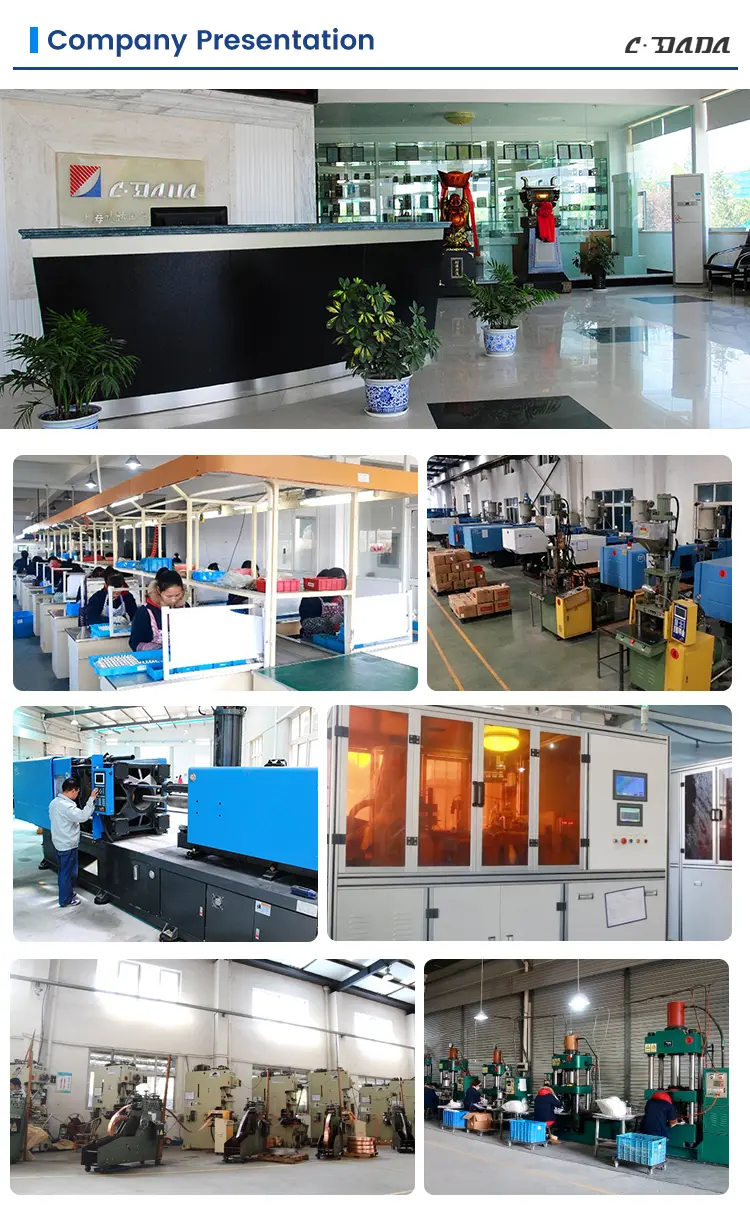

Fabriko Forto & Subteno

Ŝanhaja DADA Electric Co., Ltd. estas ĉefa fabrikisto kun altnivelaj produktadlinioj kaj profesia inĝenieristiko. Ni provizas:

★ Agordaj OEM/ODM-servoj por tutmondaj markoj.

★ Plej moderna testa ekipaĵo por certigi nul-difektan liveron.

★ Tutmonda Loĝistika Subteno: Optimumigita pakaĵo por mara kaj aera ŝarĝo por certigi ke produktoj alvenos en perfekta stato.
