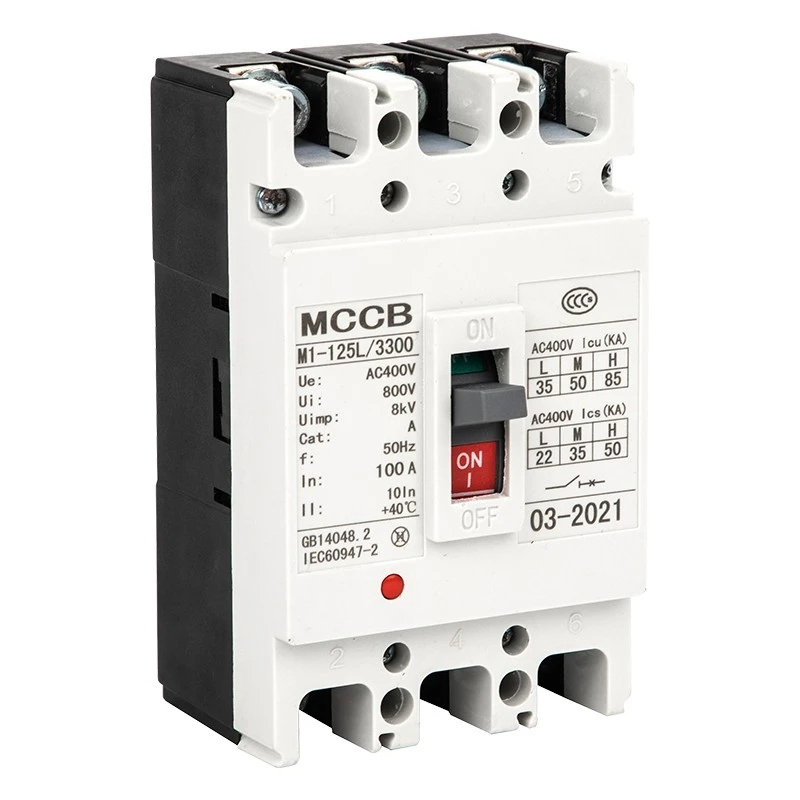

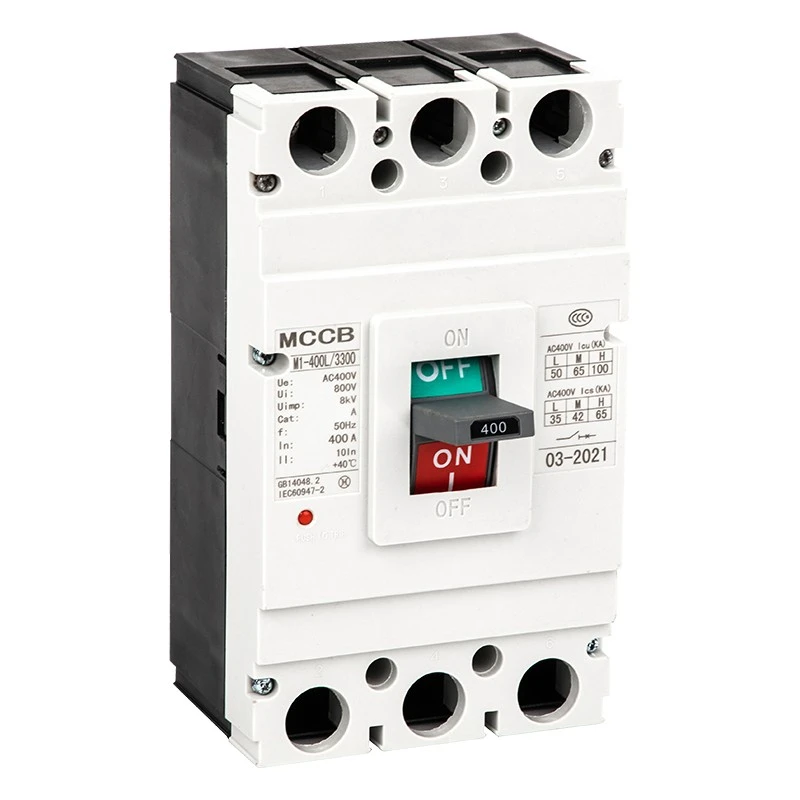

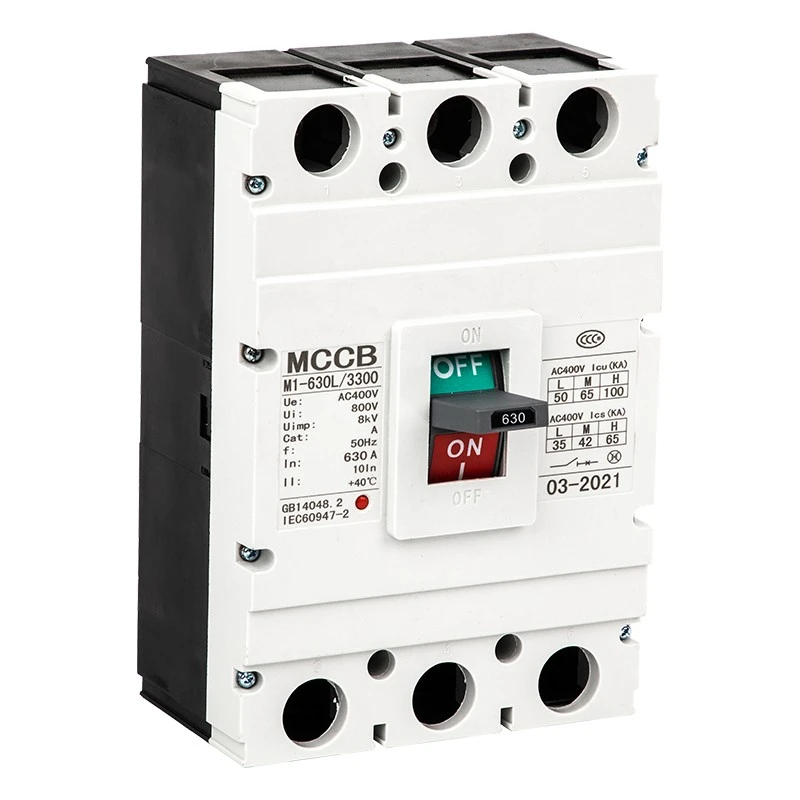

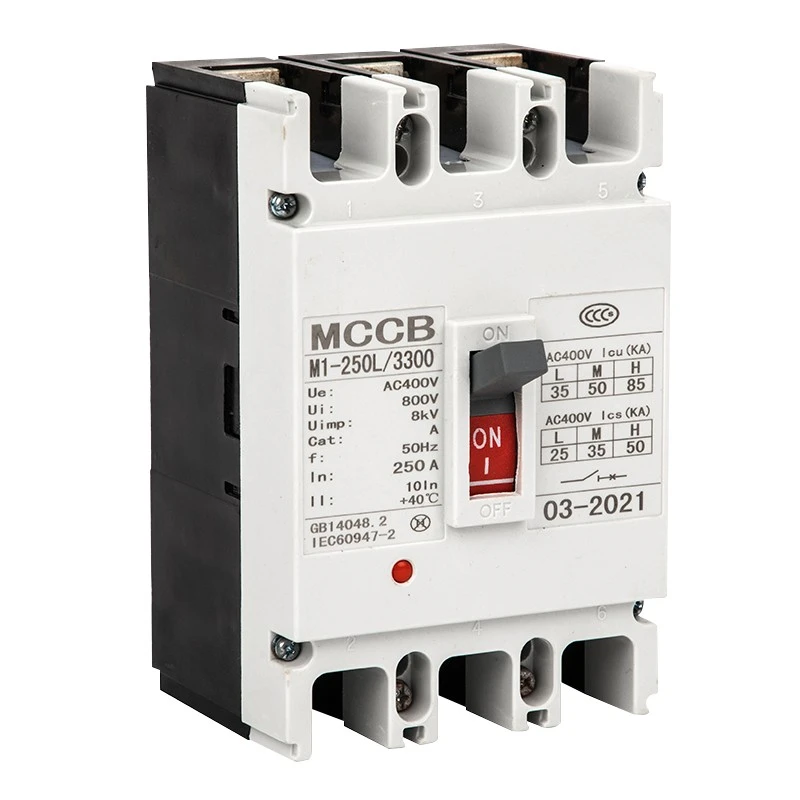

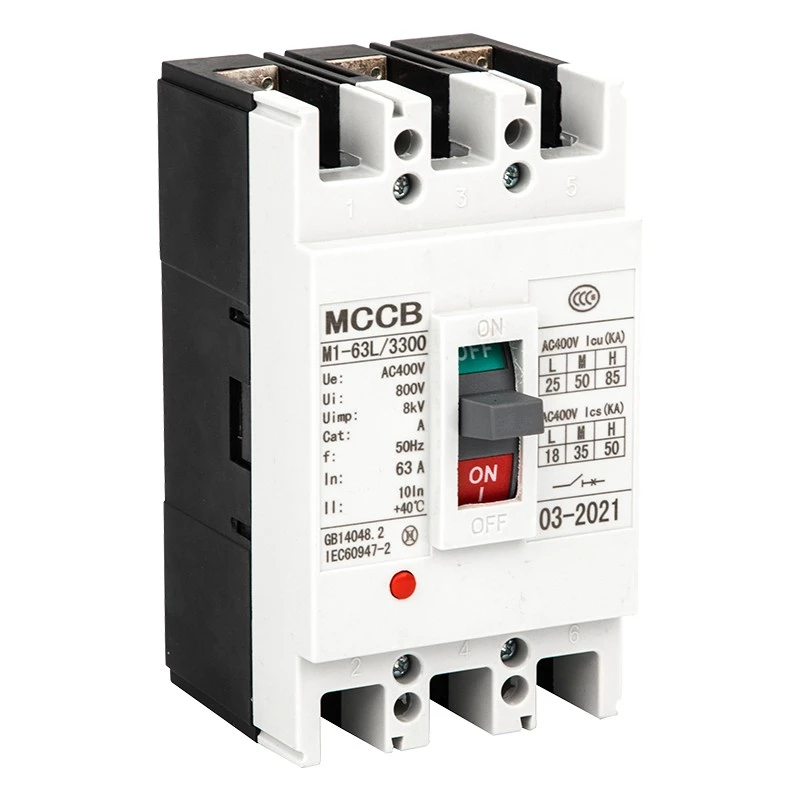

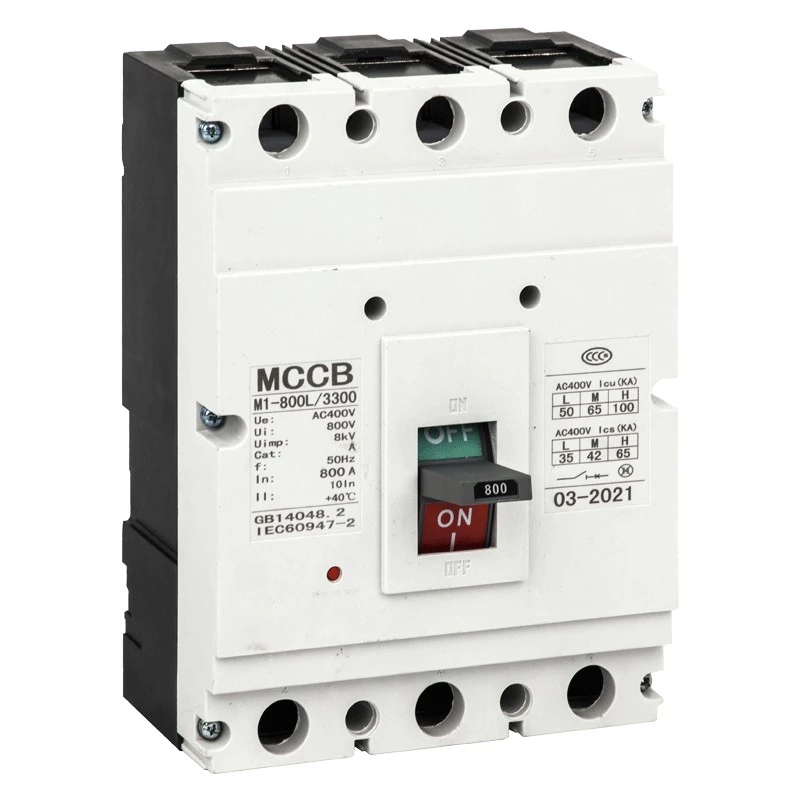

CM1 Molded Case Circuit Breaker

Ĉi tiu DAM2 (CM1) serio CM1 Molded Case Circuit Breaker estas alt-efikeca malalttensia protekta aparato produktita de Shanghai DADA Electric Co., Ltd., fidinda fabrikisto kaj provizanto en Ĉinio. Kun taksita izolaj tensio ĝis 800V, taksita labortensio 400V/690V, kaj taksita kurento de 63A ĝis 1600A, ĝi estas vaste uzata por potenco-distribuo, cirkvito-protekto, motorkontrolo kaj malofta ŝaltado.

Ĉi tiu serio subtenas vertikalan kaj horizontalan instaladon, konformas al IEC60947-2-normo kaj provizas kompletan superŝarĝon, mallongan kaj subtensian protekton por potencaj ekipaĵoj.

Produktaj Trajtoj

★ Taksita izolaj tensio: 800V; Labora tensio: 400V/690V

★ Nuna gamo: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Rompi kapablo: L normo, M meza, H alta rompo tipo

★ Termo-magnetaj kaj elektromagnetaj duoblaj eldonreĝimoj

★ Vertikala / horizontala instalado, taŭga por izola uzo

★ Vasta ĉirkaŭa temperaturo: -5℃~+40℃

★ Alteco ≤2000m, poluogrado 3

Aplikoj

CDADA CM1 Molded Case Circuit Breaker estas vaste aplikata en industriaj kaj civilaj potencaj distribusistemoj, inkluzive de fabrikoj, konstruaĵoj, datumcentroj, centraloj, infrastrukturoj, mekanikaj ekipaĵoj kaj elektraj distribuaj kabinetoj. Ĝi ankaŭ estas uzata por motora protekto, cirkvito konvertiĝo kaj sekura nutrado en konstruo, metalurgio, petrolkemia kaj aliaj industrioj.

Teknikaj Parametroj

★ Normoj: IEC60947-2, GB14048.2

★ Ofteco: AC 50Hz/60Hz

★ Poluso: 1P, 2P, 3P, 4P

★ Liberigo: Termika-magneta (duobla), elektromagneta (tuja)

★ Tuja agordo: Distribua tipo 10In±20%; Motora tipo 12In±20%

★ Instalado: Antaŭa drataro, malantaŭa drataro, aldonaĵo

★ Funkciado: Manlibro, elektra operacia mekanismo

Skizo & Instalaj Dimensioj

Nia CM1 MCCB provizas kompletajn dimensiajn datumojn por modeloj 63A–1600A, inkluzive de antaŭa drataro, malantaŭa drataro kaj aldonaĵo. Malsamaj kadrograndoj (63/100/225/400/630/800/1250/1600) egalis H, H1, H2-dimensiojn por norma kabineta instalado. Mana kaj elektra operacia mekanismo alteco ankaŭ estas normigita por facila kunigo.

Akcesoraĵoj & Funkcioj

Internaj Akcesoraĵoj

★ Shunt-liberigo: 70%–110% taksita tensio por fidinda stumblado

★ Malalta tensio liberigo: 35%–70% tensiofalo por aŭtomata protekto

★ Helpa kontakto kaj alarmkontakto: Signalaj rimarkoj kaj misfunkcia alarmo

★ Antaŭpagita mezurilo dediĉita liberigo: Prokrasto stumbli 0.5–2s

Eksteraj Akcesoraĵoj

★ Mana operacia mekanismo

★ Elektra (motora) funkciiga mekanismo

★ Fazaj apartigiloj, muntaj ŝraŭboj, busbaroj ilaroj

Fluo de Kontrolo de Kvalito

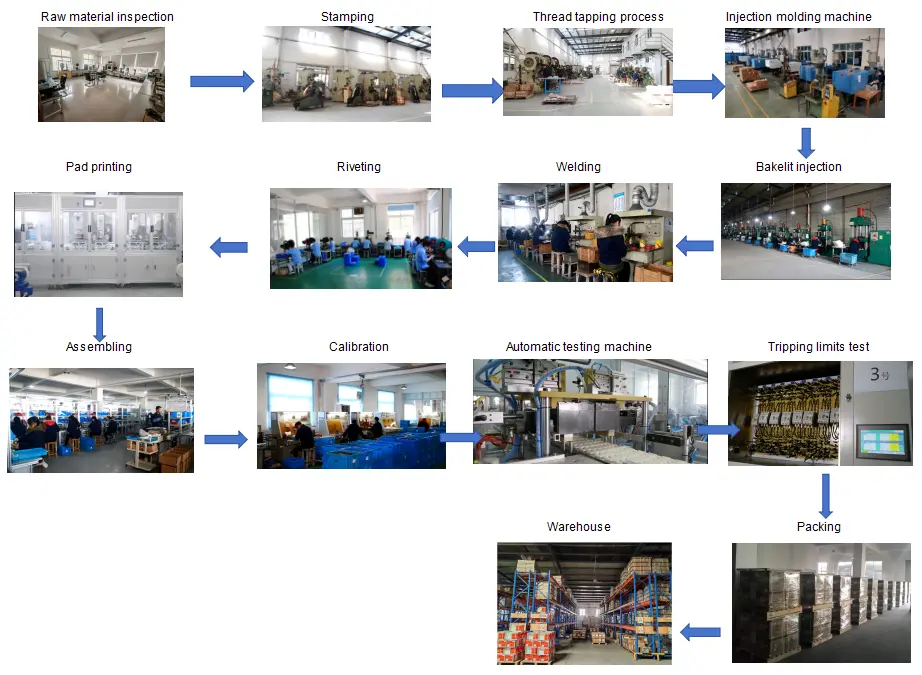

Inspektado de krudmaterialo → Produktada pretigo → Munta linio → Vojaĝa karakteriza testo → Testo de altiĝo de temperaturo → Testo pri mallonga cirkvito → Testo de maljuniĝo → Kontrolo de aspekto kaj dimensio → Pakado → Fina inspektado antaŭ sendo

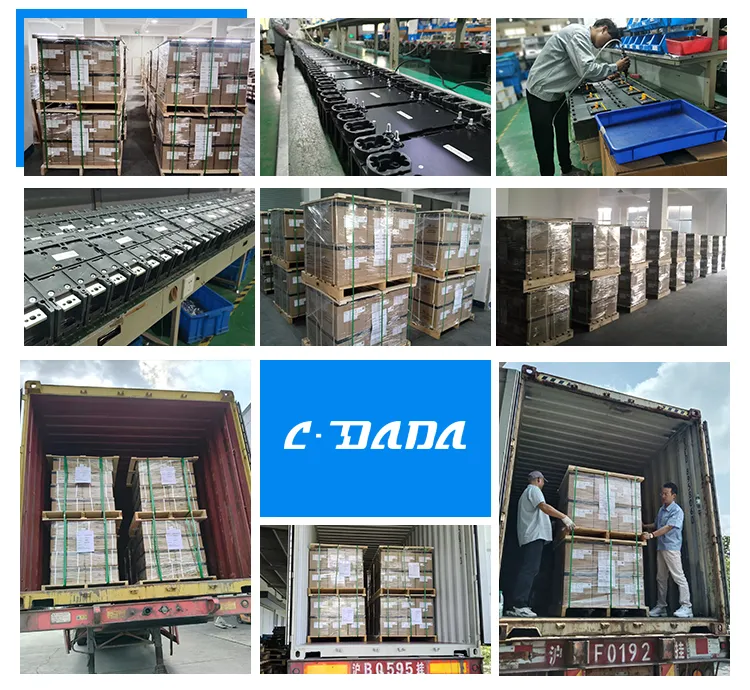

Pakado & Sendado

★ Norma eksporta kartono + ligna paleto por sekura transportado

★ Etikedo: modelo, fluo, poluso, kvanto, atestilo

★ Taŭga por mara, aero kaj tera loĝistiko

Atestoj

IEC60947-2, GB14048.2, CE, CB, ROHS kaj aliaj internaciaj aproboj.

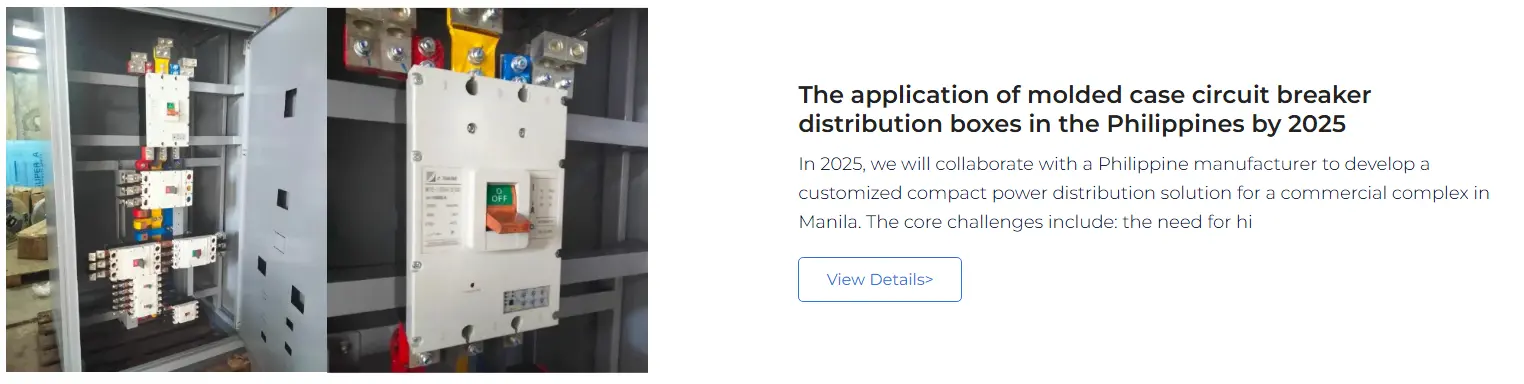

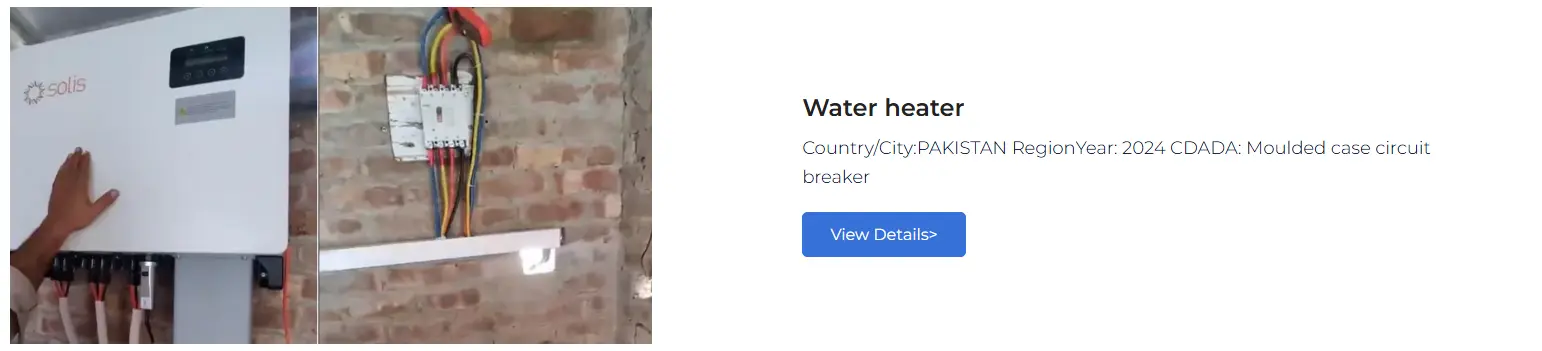

Kazoj de Kunlaborado de Kliento

CDADA DAM2-serio MCCB estis provizita al tutmondaj klientoj, inkluzive de elektraj distribuaj sistemintegrantoj, industriaj ekipaĵaj fabrikistoj, komutilaj fabrikoj, konstruentreprenistoj kaj OEM-markoj en Eŭropo, Sudorienta Azio, Mezoriento, Afriko kaj Sudameriko. Ni provizas stabilan pograndan provizon kaj personecigitajn solvojn por longdaŭraj partneroj.
