MCCB kun Elflua Protekto

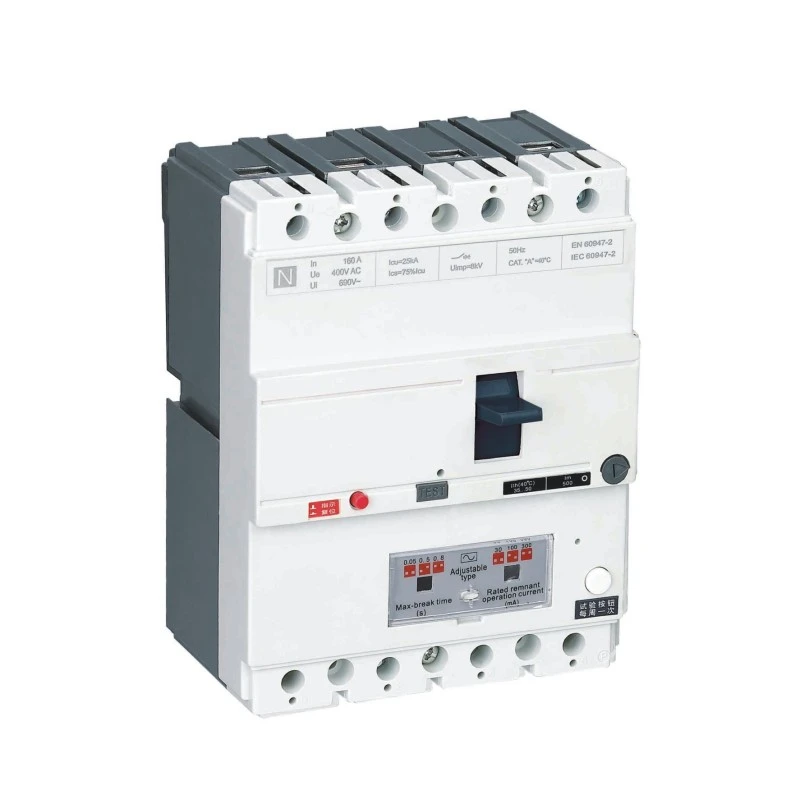

Plibonigu elektran sekurecon preter superŝarĝo kaj fuŝkontakta protekto kun la CDADA DAM1L Serio MCCB kun Elflua Protekto integra muldita kaza cirkvito-rompilo kun enkonstruita postrestanta (RCD/ELCB) funkcieco. Desegnita de la profesia fabrikisto Shanghai DADA Electric CO., LTD laŭ internaciaj normoj, ĉi tiu elfluo MCCB 4P kombinas alt-efikecan distribuadon de potenco kun viv- kaj fajroŝpara detekto de grundaj misfunkciadoj.

Taksita de 10A ĝis 500A ĉe 400V/415V, ĝi ofertas alĝustigeblan restan funkciantan kurenton (30mA–1000mA) kaj laŭvolan tempoprokraston—ebligante tajloritan protekton por persona sekureco (≤30mA) aŭ fajropreventado (100mA–500mA+). Kun plurfaza elektra elektroniko, ĝi restas funkcianta eĉ se unu fazo malsukcesas aŭ tensio falas al 50V, certigante nekompareblan fidindecon en kritika infrastrukturo kiel tuneloj, turdomoj, transportaj naboj kaj industriaj plantoj.

Ŝlosilaj Specifoj

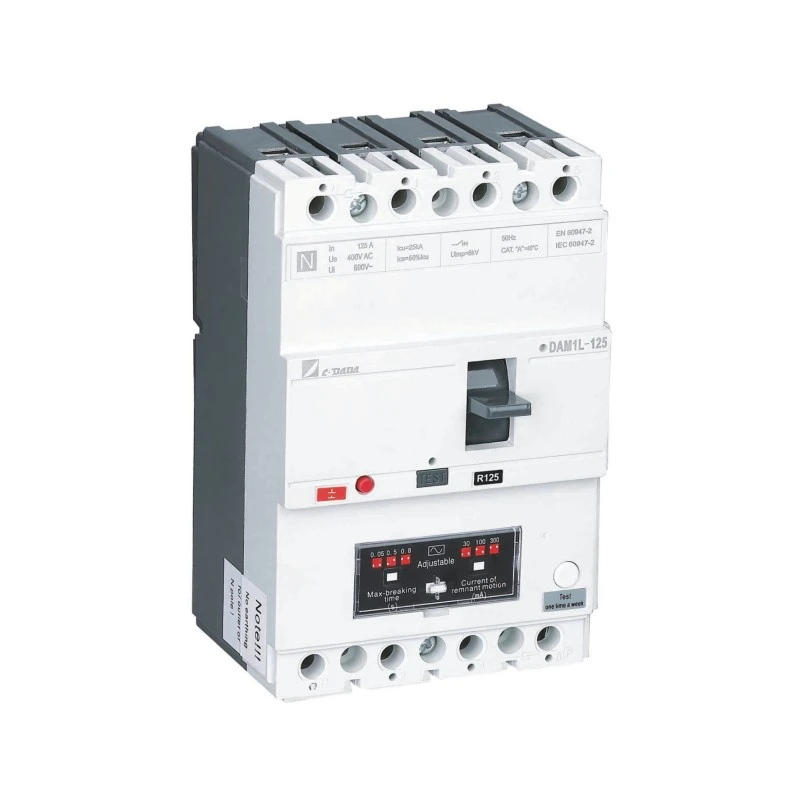

Modelo: DAM1L Serio - Earth Leakage MCCB (CBR-speca MCCB)

Poloj: 4P (normo; 3P disponebla laŭ peto)

Taksita Kurento (En): 10A - 500A

Taksita Tensio: 400V / 415V AC, 50Hz

Izola Tensio (Ui): 400V (≤160A), 690V (>250A)

Restaj Nunaj Agordoj (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Alĝustigebleco: Surloka alĝustigo de I△n kaj vojaĝotempo (tuja aŭ prokrastita)

Tipoj de Rompokapacito:

B Tipo: Baza (Inm < 100A)

S Tipo: Norma

H Tipo: Alta rompo (>160A)

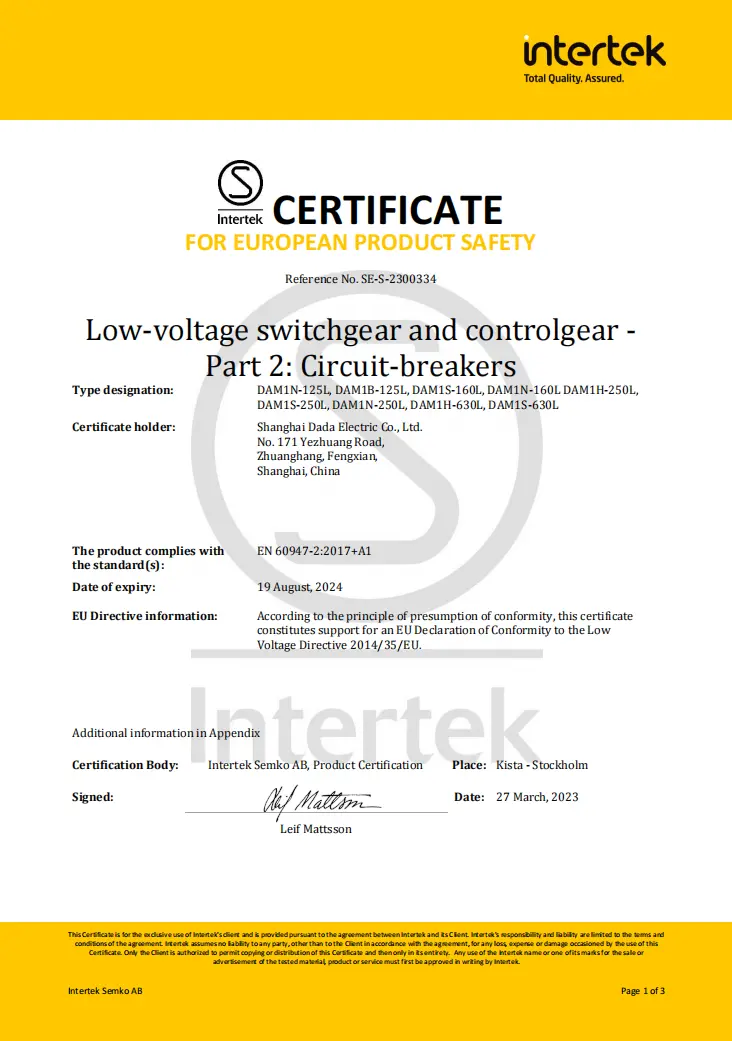

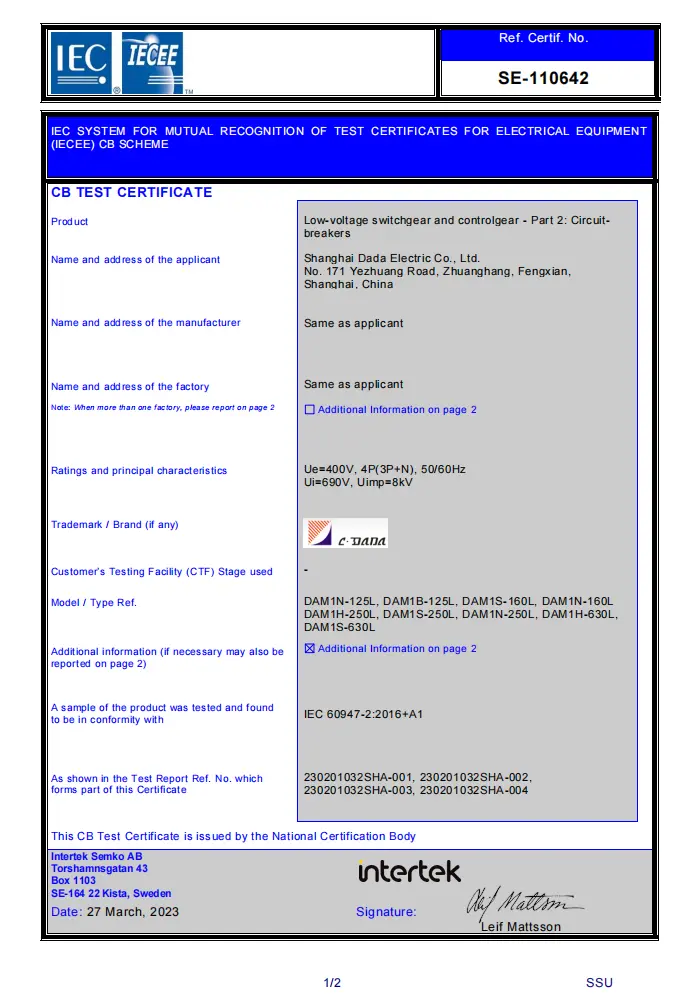

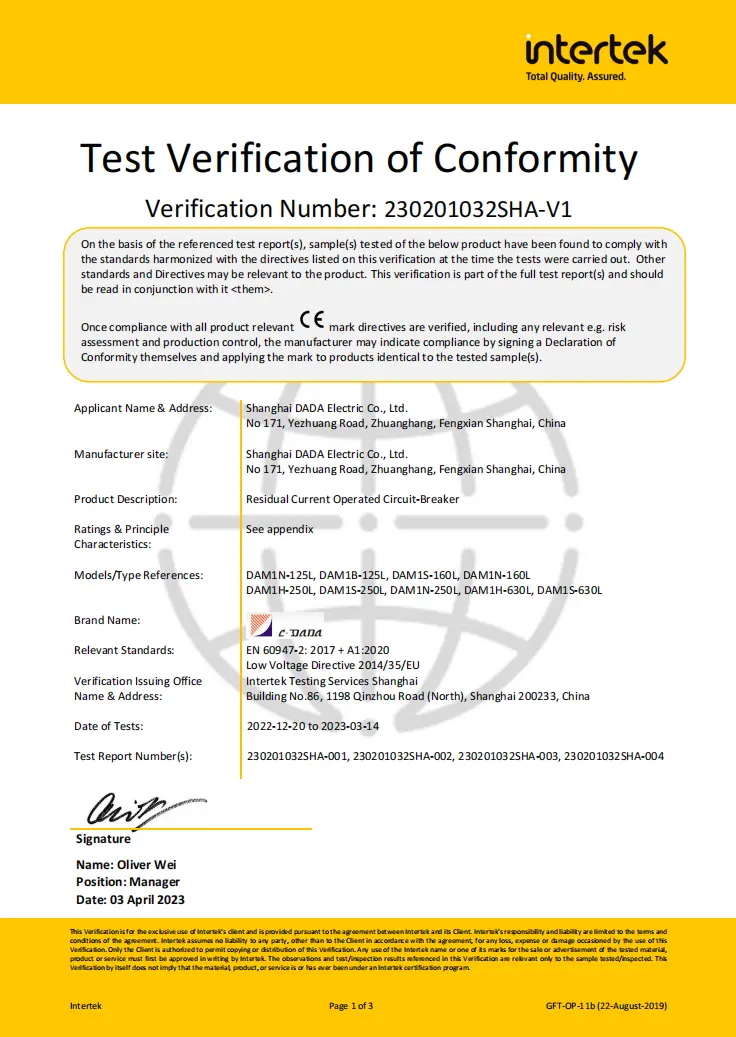

Atestoj: CE, CB, SEMKO

Ĉefaj Trajtoj:

★ Plurfaza funkciigita RCD-cirkvito → funkcias ĝis 50V

★ Apartaj ĉefaj kaj arkaj kontaktoj

★ Puŝ-al-vojaĝa testa butono

★ Alĝustigebla magneta agordo (0.8–1.0×In)

★ Forta EMI/RFI kontraŭ-interferenca kapablo

★ Plena akcesoraĵa gamo: ŝuntvojaĝo, helpaj/alarmkontaktoj, rotacia tenilo

Teknika datumfolio

Terforfluaj interrompiloj (ELCB)

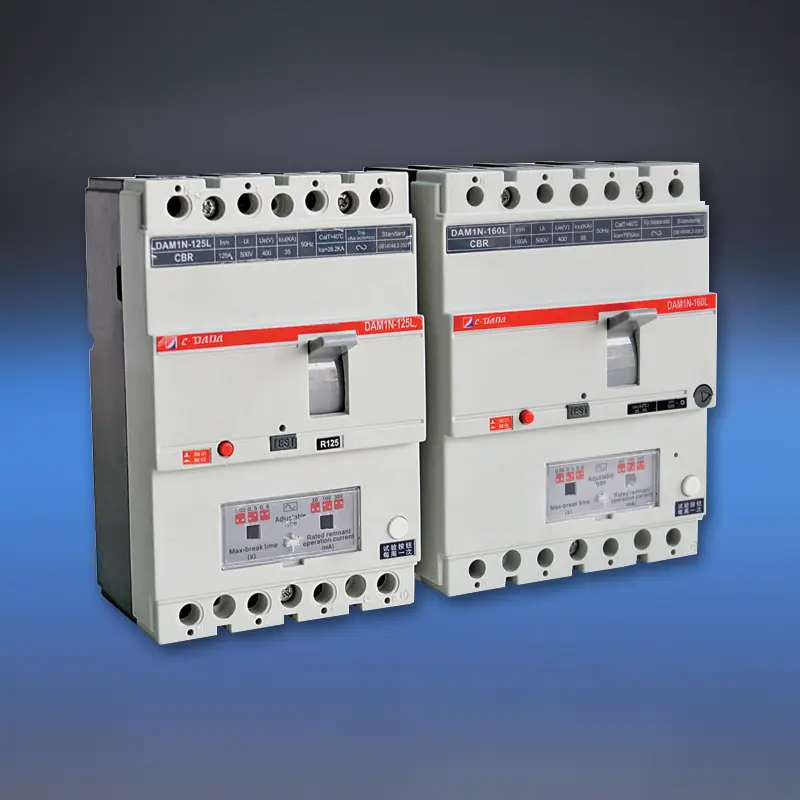

Modelo			DAM1-125L			DAM1-160L
Kodo de Rompkapacito			B	N	S	B	N	S
Taksita Kurento de Kadra grandeco- Inm (A)			125A			160A
Taksita Kurento-En(40,50 aŭ 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160 (150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Nombro de Poluso			4P			4P
Icu (KA)			25	35	50	25	35	50
Ikoj (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(pinto)/cos ф (KA)			40/0.3	73,5/0,25	105/0.25	41/0.3	73,5/0,25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Rest-kurenta sojlo (mA)			100-300-500			100-300-500
Tempoprokrasto (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrika Proprio (V)			2500			3000
loniga distanco (mm)			≤30/0			≤30/0
Endurance	Tutaj Cikloj		8000			8000
	Elektra Vivo		1000			1000
	Mekanika Vivo		7000			7000
Kategorio (EN 60947-2/IEC 60947-2)	Ĉefa cirkvito		A/0			A/0
	Helpcirkvito		AK-15			AK-15
Sub Tensia Liberigo			√			√
Shunt Liberigo			√			√
Helpa Kontakto			√			√
Alarma Kontakto			√			√
Helpa Kontakto kaj Alarma Kontakto			√			√
Tenilo Operacia Mekanismo			√			√
Elektra Operacia Mekanismo			√			√
Fina kovrilo			√			√
Fazoseparatoro			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pezo	Fiksa versio 3P/4P		-			-
	Aldonaĵversio 3P/4P		-			-
	Eltiru version 3P/4P		-			-

Kial Elekti CDADA MCCB kun Elflua Protekto?

★ Vera Integrita Sekureco

Male al aldonaj RCD-moduloj, la DAM1L havas enkonstruitan, fabrik-kalibritan elfluprotekton, certigante perfektan kunordigon kaj forigante kongruecajn problemojn.

★ Plurfaza Potenco por RCD Cirkvito

Fruaj RCDoj malsukcesis se unu fazo estis perdita. La dezajno de CDADA uzas ĉiujn fazojn por funkciigi la protektan elektronikon, do ĝi daŭre funkcias eĉ dum faza perdo aŭ severa subtensio.

★ Duobla Protekto-Celoj en Unu Aparato

◆ 30mA: Plenumas IEC-postulojn por persona kontraŭŝoka protekto

◆ 100mA–1000mA: Malhelpas izolajn degenerajn fajrojn de malgrandaj, konstantaj grundfaŭltoj

★ Kampo-Alĝustigebla por Real-Mondaj Kondiĉoj

Agordu sentemon kaj tempoprokraston por eviti ĝenan stumblon en malsekaj medioj (ekz., aŭtolavadoj, bienoj) konservante sekurecon.

★ Industria-Grada Fidindeco

Alta rompkapablo (H-tipo), fortika arka apartigo kaj IP20+ fina protekto igas ĝin taŭga por severaj komercaj kaj industriaj agordoj.

★ Tutmonda Konformeco, Loka Valoro

Atestita por Eŭropo (CE/CB), Nordiaj landoj (SEMKO) - ideala por eksportprojektoj - kun konkurenciva prezo de fidinda ĉina fabrikisto.

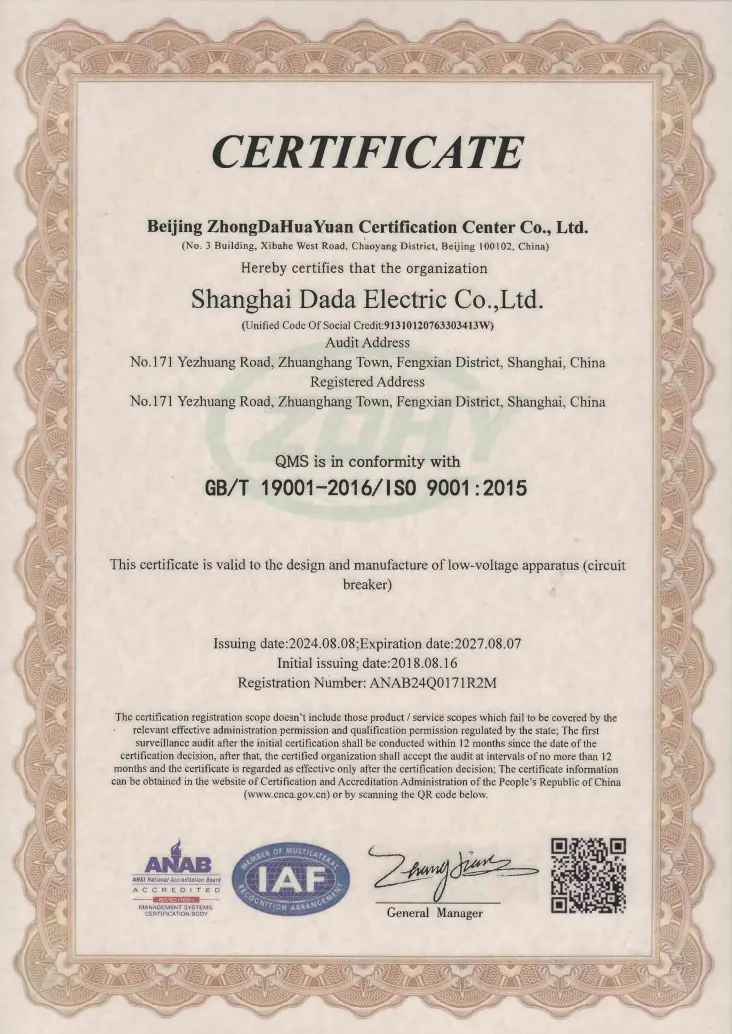

★ Nia fabrikejo estas atestita laŭ la ISO9001:2015 Kvalita Administra Sistemo.

Tipaj Aplikoj

Alta Loĝdomo: Ĉefaj enirantaj aŭ plankaj paneloj (300mA por redukto de fajrorisko)

Tuneloj kaj Subpasejoj: Kritika infrastrukturo postulanta sekuran elfluan detekton

Hospitaloj kaj Lernejoj: 30mA protekto en malsekaj lokoj (laboratorioj, necesejoj)

Industriaj Fabrikejoj: Motoraj manĝiloj kun monitorado de grunda faŭlto

Konstruejoj: Provizora potenco-distribuo kun personprotekto

Oftaj Demandoj

Q1: Kio estas la diferenco inter norma MCCB kaj MCCB kun lika protekto?

A1: Norma MCCB nur protektas kontraŭ troŝarĝo kaj mallongaj cirkvitoj. La DAM1L aldonas postrestantan kurenton (terfuĝo) detekton - stumblon kiam kurento likas al grundo (ekz., tra persono aŭ difektita izolajzo), malhelpante elektran ŝokon aŭ fajron.

Q2: Ĉu mi povas uzi 100A MCCB RCD por persona protekto?

A2: Nur se agordita al 30mA. La taksita kurento (100A) difinas ŝarĝokapaciton; la resta agordo (I△n) difinas sekurecan funkcion. Por kontraŭŝoka protekto, I△n devas esti ≤30mA, sendepende de In.

Q3: Kial la RCD-cirkvito bezonas multfazan potencon?

A3: Se funkciigita de nur unu fazo, unufaza fiasko malŝaltus elfluan protekton. La plurfaza dezajno de CDADA certigas, ke la RCD restas aktiva eĉ dum faza perdo aŭ malalta tensio (malsupren ĝis 50V) - kritika por sekureca kontinueco.

Q4: Ĉu la 4P elflua MCCB taŭgas por sistemoj TT aŭ TN-S?

A4: Jes—ĝi estas desegnita por TT, TN-S, kaj IT-sistemoj. La 4P-dezajno rompas ĉiujn fazojn kaj neŭtralan, esenca por TT-sistemoj, kie neŭtrala ne estas fidinde bazita kontraŭflue.

Q5: Kial elekti CDADA super modulaj RCD + MCCB-kombinaĵoj?

A5: CDADA DAM1L ofertas:

● Pli malgranda piedsigno (integrita kontraŭ du aparatoj)

● Garantiita kunordigo (neniu miskongrua risko)

● Pli malalta kosto kaj drata komplekseco

● Pli alta fidindeco (ununura sigelita unuo)

● Surloka alĝustigebleco ne eblas kun fiks-sentemaj RCD-oj
