Kio estas MCCB?

MCCB -muldita kazo ŝaltilo— estas malalttensia protekta aparato, kiu aŭtomate malkonektas cirkviton kiam ĝi detektas troŝarĝon aŭ fuŝkontaktajn kondiĉojn. Male al fuzeo, ĝi povas esti rekomencigita kaj reuzita post vojaĝo. Ene de la muldita kazo, termika-magneta ekskursetomekanismo pritraktas du laborlokojn: termika elemento respondas al daŭranta troŝarĝo, dum magneta elemento reagas tuj al fuŝkontakto-faŭltoj. La rezulto estas protekto kiu kongruas kun la maniero kiel realaj elektraj ŝarĝoj kondutas.

Kiam elekti MCCB: ĉefaj envenantaj manĝiloj, trifazaj distribuopaneloj, grandaj motorcirkvitoj, aŭ ajna punkto kie la eventuala kurta cirkvito fluo superas kion MCB povas interrompi.

Kiam MCB sufiĉas: finaj sub-cirkvitoj kun modestaj ŝarĝoj kaj malaltaj faŭltoniveloj - loĝtabuloj, lumigado kaj ingocirkvitoj.

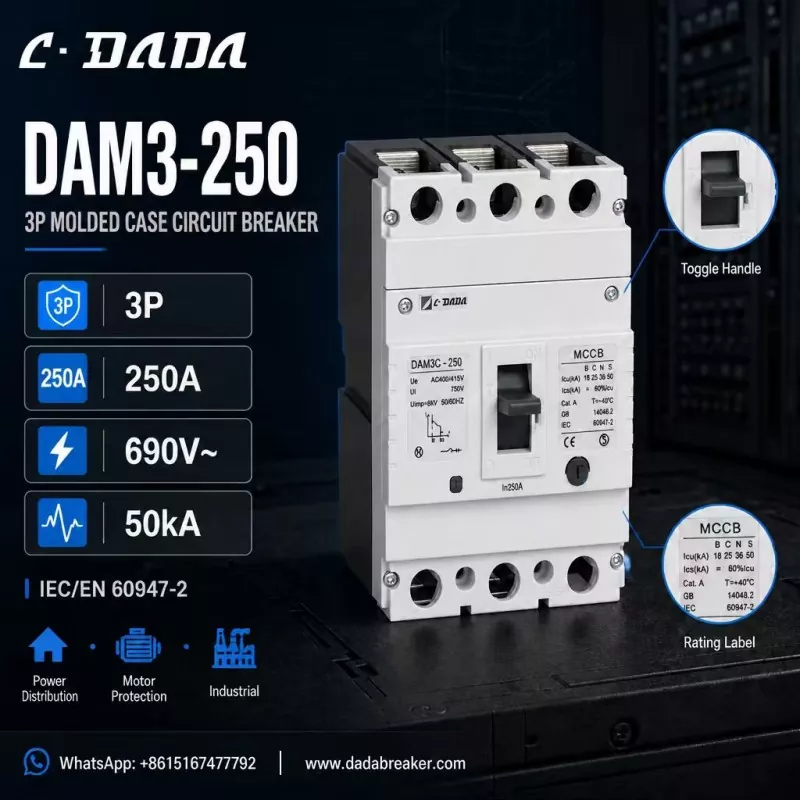

250A three-pole MCCB

Kiel elekti la ĝustan MCCB

Taksita kurento (En)

1. — kongruu kun la kontinua ŝarĝo, kaj permesu kapspacon por startfluoj de motoroj.

Rompkapacito (Icu/Ics)

2. — devas esti pli alta ol la eventuala kurta kurta kurento ĉe la instalpunkto. Ju pli alta la faŭltonivelo, des pli alta la Icu, kiun vi bezonas.

poloj

3. — 3P por trifazaj sistemoj, 4P kie la neŭtralo ankaŭ bezonas malkonekton.

Tensiaj taksoj

4. — kontrolu taksita operacia tensio (Ue), izolaj tensio (Ui) kaj impulsrezisto (Uimp) kontraŭ la sistemo.

Normoj kaj atestado

5. — Konformo al IEC/EN 60947-2 kaj CE-markado estas la bazlinio por internaciaj projektoj.

Apliko

6. — protekto de motoroj, distribuado de potenco kaj industriaj instalaĵoj povas postuli malsamajn kadrajn taksojn kaj vojaĝojn.

Kiel bone specifita 250A MCCB aspektas:

Por fari ĉi tion konkreta, konsideru la DAM3-250 de C·DADA Electric - 250A tripolusa MCCB kiu ilustras kion serĉi en ĉi tiu klaso de aparato:

3P agordo

● kun 250A taksita kurento (En), taŭga por trifazaj distribuaj tabuloj

Tensiaj taksoj:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Rompkapacito ĝis 50kA

● — Icu de 18 / 25 / 36 / 50 kA tra la variantoj B / C / N / S, do instalistoj povas egali misnivelojn ĉe malsamaj punktoj de la reto

Konformeco al IEC/EN 60947-2 kaj GB 14048.2

● CE-markita, kun klara ON/OFF baskuliga tenilo por videbla funkcianta stato

● Konstruita por distribuo de potenco, protekto de motoroj kaj industriaj aplikoj

La logiko malantaŭ ĉi tiu specifo: 250A, 3-polusa kadro kun 50kA-klasa rompkapablo kovras la plimulton de la bezonoj de panelkonstruisto kaj entreprenisto - de ĉefaj distribuotabuloj ĝis motoraj nutraj cirkvitoj - dum la multoblaj Icu-variaĵoj ebligas al vi ĝustan koston kontraŭ realaj faŭltaj niveloj.

Elekta rekomendo

● Por finaj cirkvitoj ĝis ~125A kun malaltaj faŭltaj niveloj, MCB estas la ekonomia elekto.

● Por ĉefa distribuo, motora protekto kaj industria ŝaltilo, elektu MCCB kun rompkapablo, kiu superas la eventualan kurtcirkvitan kurenton de la instalaĵo.

● Dum dubo, grandeco unu klaso supre sur rompado kapablo: la kostdiferenco estas malgranda, dum la protekta rando povas esti la diferenco inter negrava misfunkciado kaj grava malfunkcio.

Oftaj demandoj

Q: Kio estas MCCB?

A: Amuldita kazo ŝaltiloestas rekomencebla malalttensia protekta aparato kiu malkonektas cirkviton sur troŝarĝo aŭ fuŝkontakto, dizajnita por pli altaj fluoj kaj faŭltoniveloj ol miniatura ŝaltilo.

Q: Kion signifas Icu sur MCCB?

A: Icu estas la finfina fuŝkontakta rompkapablo - la maksimuma faŭlto-kurento, kiun la rompilo povas interrompi. Ics estas la rompkapablo de servo, la nivelo, kiun ĝi povas interrompi plurfoje kaj resti funkcia.

Q: Kiel mi elektas la rompkapablon por mia MCCB?

R: Elektu Icu-rangigon pli altan ol la eventuala kurta kurento ĉe la instalpunkto. Distribuotabuloj kun alta transformilkapacito aŭ longaj industriaj nutriloj tipe bezonas 36-50kA klasajn aparatojn.

Q: Kio estas la DAM3-250 MCCB?

R: La DAM3-250 estas 250A-tripolusa muldita kaza cirkvito-rompilo de C·DADA Electric, taksita ĝis 690V kun rompkapablo ĝis 50kA, por dissendo de potenco, protekto de motoroj kaj industriaj aplikoj.
