A 125 15KA Miniatura Circuit Breakerestas desegnita por elektraj sistemoj, kiuj postulas kaj altan kurentkapaciton kaj fidindan kontraŭ-kurtenprotekton. Male al konvenciaj malalt-indicitaj MCBoj, 125A alt-rompkapacita aparato povas trakti postulemajn distribuaplikojn kie faŭltofluoj povas esti konsiderinde pli altaj. Ĉi tiu artikolo klarigas kiel funkcias 125 15KA MCB, kion signifas ĝiaj ŝlosilaj specifoj, kie ĝi povas esti uzata, kiel elekti kaj instali ĝin ĝuste, kaj kion aĉetaj teamoj devus ekzameni antaŭ fari mendon. Ĝi ankaŭ esploras la praktikajn dezajnotrajtojn de la DAB7-125-serio de Shanghai DaDa Electric Co., Ltd., inkluzive de termika-magneta protekto, kurent-limiga dezajno, grandaj kabloterminaloj, kaj 15kA rompkapablo.
Enhavo
- Kio Estas Miniatura Circuit Breaker 125 15KA?
- Kial Gravas 125A kaj 15KA?
- Kiel Funkcias la Protekta Mekanismo?
- Kiuj Trajtoj Plibonigas Praktikan Agadon?
- Kie Povas Uzi 125 15KA MCB?
- Ŝlosilaj Specifoj por Ekzameni
- Kiel Elekti la Ĝustan Agordon
- Konsideroj pri Instalado kaj Prizorgado
- Oftaj Problemoj kaj Aĉetaj Zorgoj
- Kial Shanghai DaDa Electric Co., Ltd.?
- Oftaj Demandoj
- Finaj Konsideroj

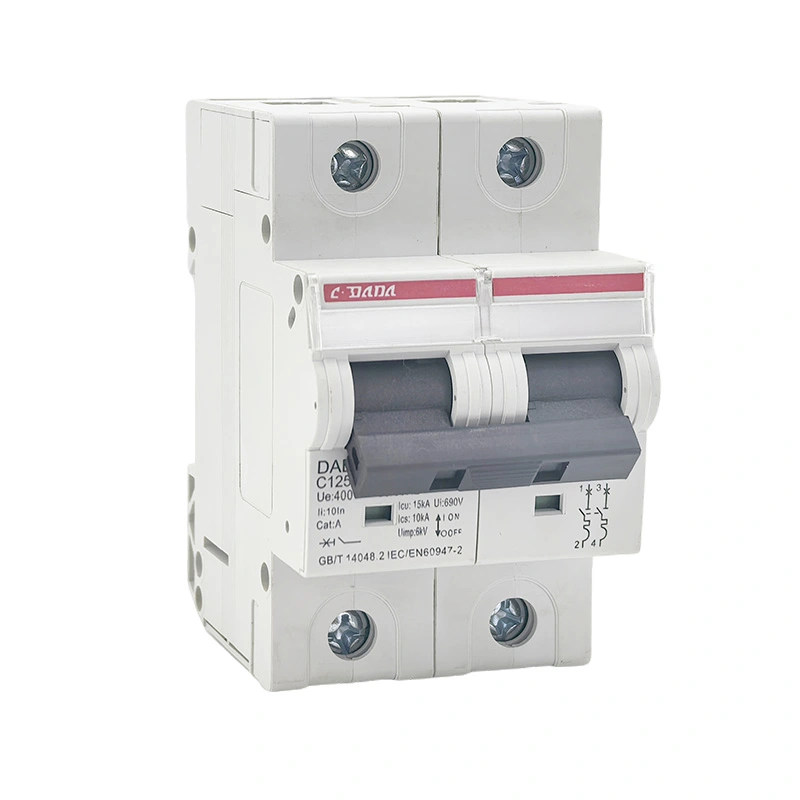

Kio Estas Miniatura Circuit Breaker 125 15KA?
125 15KA Miniatura Circuit Breaker estas alt-kurenta protekta aparato dizajnita por interrompi elektrajn cirkvitojn kiam nenormalaj nunaj kondiĉoj okazas. En la produktnomo, "125" ĝenerale identigas taksitan kurenton de ĝis 125A, dum "15KA" rilatas al 15kA fuŝkontakta rompkapablo sub la aplikeblaj testkondiĉoj kaj normo.
Ĉi tiuj du nombroj priskribas malsamajn elektrajn karakterizaĵojn. La 125A-taksado koncernas la fluon, kiun la rompilo estas dizajnita por porti sub specifitaj funkciigadkondiĉoj. La 15kA figuro rilatas al la nivelo de eventuala kurta kurento, kiun la rompilo povas interrompi sekure sub siaj precizigitaj kondiĉoj.
Ĉi tiu distingo estas grava kiam inĝenieroj komparas ŝaltilojn. Pli alta taksita kurento ne aŭtomate signifas pli altan fuŝkontaktan rompkapablon. Ambaŭ valoroj devas esti taksitaj kontraŭ la elektraj karakterizaĵoj de la instalaĵo.
La DAB7-125-serio de Shanghai DaDa Electric Co., Ltd. estas evoluigita por industriaj kaj komercaj elektrodistribuaj aplikoj. Ĝiaj publikigitaj produktinformoj identigas 125A maksimuman taksitan kurenton kaj altan rompkapablon eblojn inkluzive de 15kA. La fabrikanto ankaŭ precizigas termikan magnetan protekton kaj nunan limigan dezajnon.
Kial Gravas 125A kaj 15KA?
Elektraj distribusistemoj povas enhavi grandan faŭltan energion, precipe proksime al transformiloj, distribuotabuloj, industriaj maŝinaro kaj grandaj potencaj ŝarĝoj. Se protekta aparato estas eksponita al faŭltofluo super sia specifita interrompokapablo, la sekvoj povas inkludi ekipaĵdamaĝon, troan arkadon kaj gravajn sekurecajn riskojn.
15kA rompokapacito disponigas pli altan interrompan marĝenon ol multaj normaj malalt-rompkapacitaj MCBoj. La fakta taŭgeco, tamen, dependas de la eventuala kurta cirkvito kurento ĉe la instalpunkto kaj la postuloj de la aplikebla elektra normo.
| Parametro | Kion Ĝi Indikas | Kial Ĝi Gravas |
|---|---|---|
| 125A | Taksita kurento | Determinas la normalan kurentportantan intervalon de la rompilo. |
| 15kA | Alta kapablo de interrompo de mallonga cirkvito | Helpas la rompilon interrompi specifitajn altajn faŭltajn fluojn. |
| Termika vojaĝo | Superŝarĝa protekto | Respondas al daŭraj troaj nunaj kondiĉoj. |
| Magneta vojaĝo | Protekto kontraŭ mallonga cirkvito | Provizas rapidan operacion dum severaj misfunkciaj kondiĉoj. |
| Nuna limigo | Redukto de faŭlta energio | Povas helpi limigi la streĉon metita sur kontraŭflua ekipaĵo. |
Dum dizajnado de distribusistemo, la rompilo devus tial esti elektita de la fakta ŝarĝkalkulo, direktistrangigo, faŭlto-nuna kalkulo, tensio, frekvenco, polusa agordo kaj kunordigpostuloj prefere ol de la nuna rangigo sole.
Kiel Funkcias la Protekta Mekanismo?
Moderna MCB ĝenerale kombinas du primarajn eksaltprincipojn: termika protekto kaj magneta protekto. La du mekanismoj traktas malsamajn specojn de trofluaj okazaĵoj.
Termika protekto respondas al troŝarĝaj kondiĉoj, kiuj daŭras laŭlonge de la tempo. Kiam kurento superas la celitan operacian nivelon, varmo igas la termikan elementon funkcii kaj malfermi la cirkviton.
Magneta protekto estas celita por alt-kurantaj faŭltaj kondiĉoj. Forta magneta respondo povas aktivigi la ekskursecan mekanismon rapide kiam severa fuŝkontakto okazas.
Kiam kontaktoj disiĝas dum faŭltointerrompo, elektra arko povas formiĝi. Internaj ark-administraj strukturoj helpas kontroli kaj estingi la arkon dum interrompo.
Nun-limiga konstruo povas redukti la energion permesitan pasi tra la cirkvito dum fuŝkontaktokazaĵo, helpante redukti streson sur ligitaj komponentoj.
La produkta informo de DAB7-125 priskribas termikan kaj magnetan ekskursecan funkcion, senvojaĝan mekanismon kaj nunan limigan dezajnon. Ĉi tiuj funkcioj estas precipe gravaj por aplikoj kie la protekta aparato devas respondi konstante al kaj longedaŭraj troŝarĝoj kaj alt-kurantaj faŭltoj.
Kiuj Trajtoj Plibonigas Praktikan Agadon?
Elektra protekta ekipaĵo ne estas taksita nur per sia titola aktuala takso. Mekanika konstruo, fina dezajno, kontaktmaterialoj, munta metodo kaj internaj ark-kontrolaj aranĝoj povas ĉiuj influi praktikan uzeblecon.
- Alta rompokapacito:Specifo de 15kA disponigas pli altan kurtcirkvitan interrompan kapablon ol multaj konvenciaj malalt-rompkapacitaj MCBoj.
- Grandaj kabloterminaloj:La serio DAB7-125 estas desegnita kun grandaj terminaloj taŭgaj por kupraj kaj aluminio-konduktiloj ĝis 35mm² laŭ la eldonitaj informoj de la fabrikanto.
- Senvojaĝa mekanismo:La rompilo povas konservi sian protektan funkcion eĉ kiam la operacianta mekanismo estas tenita en la ON-pozicio.
- Pozitiva kontakto indiko:Klara indiko de kontaktostatuso povas faciligi inspektadon kaj prizorgadon.
- Termika-magneta operacio:Malsamaj trofluaj kondiĉoj povas esti traktitaj per komplementaj ekskursetaj mekanismoj.
- DIN-rela muntado:Modula muntado simpligas instaladon ene de kongrua distribua ekipaĵo.
- Flamrezista ĉemetaĵo:La eldonita DAB7-125-informo precizigas PA66-flamegan materialon de loĝejo.
Ĉi tiuj detaloj gravas por distribuistoj kaj sistemintegrantoj ĉar instalefikeco kaj funkciebleco povas influi la totalan operacian sperton, ne nur la komencan aĉetprezon.
Kie Povas Uzi 125 15KA MCB?
125A alt-rompkapacito MCB povas esti pripensita por elektraj distribusistemoj kie la cirkvitfluo kaj faŭltonivelo falas ene de la precizigita funkciigadintervalo de la aparato. Tipaj aplikaĵmedioj povas inkludi industriajn instalaĵojn, komercajn konstruaĵojn, ekipaĵajn distribuajn panelojn kaj aliajn pli alt-kurantajn cirkvitojn.
| Apliko | Tipa Postulo | Ebla Profito |
|---|---|---|
| Industria distribuo | Pli altaj nunaj ŝarĝoj kaj postulantaj faŭltaj kondiĉoj | Alta kurenta kapablo kun fuŝkontakta protekto |
| Komercaj konstruaĵoj | Fidinda distribua protekto | Kompakta modula protekto por distribuaj cirkvitoj |
| Maŝinaraj sistemoj | Protekto por elektraj ekipaĵoj kaj manĝiloj | Termika kaj magneta troflua respondo |
| Distribuaj paneloj | Spac-efikaj protektaj aparatoj | DIN-rela instalado kaj modula konstruo |
| Potenco-intensa ekipaĵo | Pli alta cirkvita kurento | Ĝis 125A taksita-nuna agordo depende de la elektita modelo |
Aplika taŭgeco devas ĉiam esti konfirmita kontraŭ la kompleta elektra dezajno. Tensio, frekvenco, eventuala faŭlto-kurento, konduktila grandeco, ĉirkaŭa temperaturo, polusa agordo kaj aplikeblaj instalaj reguloj povas ŝanĝi la taŭgan elekton de rompilo.
Ŝlosilaj Specifoj por Ekzameni
Aĉetantoj ofte koncentriĝas pri "125A" kaj "15kA" ĉar ili estas facile kompreneblaj. Tamen, profesia akiro postulas pli larĝan specifrevizion.
| Specifo | Aĉeta Demando |
|---|---|
| Taksita kurento | Ĉu la elektita takso kongruas kun la kalkulita cirkvitŝarĝo kaj konduktorkapacito? |
| Rompi kapacito | Ĉu la specifita 15kA-kapacito taŭgas por la eventuala misfunkcia fluo? |
| Taksita tensio | Ĉu la rompilo kongruas kun la sistema tensio kaj distribua aranĝo? |
| Nombro de poloj | Ĉu la cirkvito postulas 1P, 2P, 3P, 4P aŭ alian agordon? |
| Vojaĝkurbo | Ĉu la elektita liberiga karakterizaĵo estas kongrua kun la konektita ŝarĝo? |
| Aplika normo | Ĉu la produkto plenumas la normon postulatan por la celmerkato kaj instalado? |
| Fina kapablo | Ĉu la terminaloj povas sekure akomodi la specifitan konduktoron? |
| Instala metodo | Ĉu DIN-rela muntado aŭ alia munta aranĝo necesas? |
Ekzemple, IEC 60947-2 kaj IEC/EN 60898-1 uzas malsamajn klasifikojn kaj testajn kadrojn por ŝaltiloj. Publikigitaj fabrikdatumoj tial povas enhavi kaj Icu kaj Icn-terminologion depende de la normo kaj produktkategorio. Aĉetanto devas kontroli precize, kiu takso validas ĉe la tensio kaj operaciaj kondiĉoj de la celita instalado.
Kiel Elekti la Ĝustan Agordon
Elekti 125 15KA Miniaturan Circuit Breaker devus komenci kun la elektra sistemo prefere ol la produkta katalogo. Simpla elektprocezo povas redukti la riskon de misagordado de la rompilo kun la cirkvito.
- Determini la projektan fluon.Kalkulu la atendatan kontinuan kaj intermitan ŝarĝfluon.
- Kontrolu la takson de la direktisto.La protekta aparato devus esti kunordigita kun la permesebla fluo de la kablo sub la realaj instalkondiĉoj.
- Determini eventualan kurtcirkvitan kurenton.La elektita rompkapablo devus esti adekvata por la faŭltonivelo ĉe la instalpunkto.
- Konfirmu tensio kaj frekvenco.Certigu, ke la rompilo estas taksita por la elektra sistemo.
- Elektu la polusan aranĝon.Konsideru la postulojn por fazaj kaj neŭtralaj konduktiloj.
- Reviziu vojaĝkarakterizaĵojn.La ekskurso-kurbo devus esti taŭga por la koneksa ŝarĝo kaj atendataj alfluokondiĉoj.
- Konfirmu normojn kaj atestojn.Kontrolu la postulojn de la celmerkato, projektospecifon kaj lokajn elektrajn regularojn.
- Kontrolu fizikan kongruecon.Konfirmu dimensiojn, finaĵgrandecon, DIN-relan kongruon kaj panelinterspacon.
Konsideroj pri Instalado kaj Prizorgado
Ĝusta instalado estas esenca por ajna alt-kurenta protekta aparato. Eĉ bone desegnita interrompilo ne povas kompensi neĝuste grandajn konduktilojn, malfiksajn terminalojn, netaŭgajn ĉemetaĵojn aŭ nekonvenajn instalaĵpraktikojn.
- Kontrolu la rompmodelon kaj takson antaŭ instalado.
- Izolu la elektran provizon kaj sekvu la aplikeblan sekurecan proceduron.
- Konfirmu, ke la konduktila sekco estas kongrua kun la terminalo.
- Preparu konduktilojn ĝuste kaj evitu difektitajn aŭ nedece nudigitajn kablofinojn.
- Streĉi terminalojn laŭ la specifitaj postuloj de la fabrikanto.
- Certigu, ke la rompilo estas sekure muntita sur la kongrua DIN-relo.
- Kontrolu, ke la enfermaĵo disponigas taŭgan protekton kaj malpermeson.
- Inspektu terminalojn periode por signoj de trovarmiĝo, senkoloriĝo aŭ mekanika malstreĉiĝo.
- Testu la protektan sistemon laŭ la bontenaj postuloj de la instalado.
Prizorgaj horaroj devus reflekti la medion kaj devociklon. Industriaj instalaĵoj kun altaj ŝarĝoj, ofta ŝanĝado, polvo, vibrado aŭ altaj temperaturoj povas postuli pli oftan inspektadon ol malpeze ŝarĝitaj endomaj distribusistemoj.
Oftaj Problemoj kaj Aĉetaj Zorgoj
Aĉetantoj de alt-kurantaj MCB-oj ofte renkontas plurajn praktikajn defiojn. Trakti ĉi tiujn problemojn antaŭ akiro povas malhelpi prokrastojn kaj instalajn problemojn.
Iuj produktlistoj mencias nur ĝeneralan "alta rompkapablo". Aĉetantoj devas peti la ĝustan taksadon, normon, tensio- kaj testan bazon.
Elekti 125A sen kontroli kablokapaciton kaj realan projektan fluon povas krei kunordigajn problemojn.
Pli grandaj direktistoj postulas terminalojn dizajnitajn por akcepti la postulatan sekcan areon. Fina kongruo devas esti konfirmita antaŭ aĉeto.
Internaciaj aĉetantoj ofte bezonas teknikajn specifojn, atestojn, desegnaĵojn kaj produktajn informojn por aprobo de projekto.
Profesia provizanto devus povi disponigi klarajn produktajn datumojn kaj helpi aĉetantojn kompreni la diferencojn inter taksita kurento, rompkapablo, vojaĝokarakterizaĵoj kaj instalaj postuloj.
Kial Shanghai DaDa Electric Co., Ltd.?
Ŝanhaja DaDa Elektra Co., Ltd.disvolvas kaj produktas cirkvitajn protektajn produktojn por industriaj kaj komercaj elektraj aplikoj. Ĝia publikigita produkta paperaro inkluzivas MCBojn, MCCBojn, RCBOojn, RCCBojn kaj rilatajn cirkvitajn protektajn ekipaĵojn.
La DAB7-125-serio estas poziciigita por aplikoj postulantaj pli altan kurentkapaciton kaj altan fuŝkontaktan rompkapablon. Eldonitaj specifoj inkluzivas 15kA altan rompkapablon, termikan magnetan ekskursecan funkcion, kurent-limigantan dezajnon, pozitivan kontaktindikon kaj terminalojn taŭgajn por pli grandaj konduktiloj. :contentReference[oaicite:1]{index=1}
La fabrikinformoj de la fabrikanto ankaŭ priskribas dediĉitajn stampadon, punktan veldon, niton, injekt-muldadon kaj kuniglaborrenkontiĝojn, subtenante la produktadon de kaj MCB kaj MCCB-produktoj. :contentReference[oaicite:2]{index=2}
Por distribuistoj, elektraj pograndistoj, panelkonstruistoj kaj OEM-klientoj, ĉi tiu speco de produktadkapablo povas esti utila kiam konsekvenca produkta provizo, teknika dokumentado kaj agorda subteno estas gravaj partoj de aĉeta decido.
| Aĉetanta Postulo | Rilata DAB7-125 Karakterizaĵo |
|---|---|
| Protekto de cirkvito de alta kurento | Kurento taksita ĝis 125A |
| Pli altaj kurtcirkvitaj postuloj | Ĝis 15kA rompokapacito laŭ publikigitaj produktaj informoj |
| Superŝarĝa protekto | Funkcio de termika vojaĝo |
| Kurtcirkvita respondo | Magneta vojaĝo funkcio |
| Pli grandaj konduktoroj | Grandaj kabloterminaloj desegnitaj por konduktiloj ĝis 35mm² laŭ fabrikisto-informoj |
| Instalado de paneloj | Modula DIN-relo munta dezajno |
Produktaj specifoj ĉiam devas esti konfirmitaj kontraŭ la plej nova teknika dokumentaro antaŭ la fina aprobo de la projekto, precipe kiam la rompilo estos instalita en alta faŭlto-nuna medio aŭ reguligita elektra sistemo.
Oftaj Demandoj
15KA rilatas al 15kA fuŝkontakta rompkapablo sub la aplikeblaj specifitaj testkondiĉoj. Ĝi indikas la nivelon de eventuala kurta kurta kurento, kiun la aparato estas dizajnita por interrompi laŭ sia aplikebla taksado kaj normo.
Ne. La elekto devas konsideri konduktoran kapaciton, ŝarĝajn trajtojn, sisteman tension, ĉirkaŭajn kondiĉojn, faŭltan fluon, polusan agordon kaj aplikeblajn elektrajn postulojn.
125A estas rilata al la taksita kurento de la rompilo, dum 15kA rilatas al ĝia fuŝkontakta interrompokapablo. Ili priskribas malsamajn karakterizaĵojn de la protekta aparato.
Ĝi povas esti konsiderata por taŭgaj industriaj distribuaj cirkvitoj kiam la elektra sistemo estas ene de la specifitaj taksoj kaj instalaĵoj de la produkto.
Ne. Rompi kapacito estas nur unu elekta faktoro. Tensio, taksita kurento, vojaĝkarakterizaĵoj, direktisto-kunordigo, polusa agordo kaj instalaj kondiĉoj ankaŭ devas esti taksitaj.
Termika protekto traktas daŭrajn troŝarĝkondiĉojn, dum magneta protekto respondas rapide al alt-kurantaj faŭltokondiĉoj kiel ekzemple kurtaj cirkvitoj.
La eldonita DAB7-125-informo de Shanghai DaDa Electric deklaras, ke ĝiaj grandaj kabloterminaloj taŭgas por kupraj kaj aluminiaj kabloj ĝis 35mm². La ĝusta konduktila aranĝo ĉiam devas esti konfirmita per la nuna teknika dokumentaro antaŭ instalado.
Aĉetantoj devas peti la teknikan datumfolion, aplikeblajn normojn, taksitan tension, rompkapacitajn datumojn, vojaĝkarakterizaĵojn, dimensiajn desegnaĵojn, finajn informojn, atestojn kaj pakajn detalojn rilatajn al la celmerkato.
Finaj Konsideroj
125 15KA Miniatura Circuit Breaker traktas specifan kombinaĵon de postuloj: relative alta nuna kapacito kaj plibonigita fuŝkontakta interrompokapablo. Por inĝenieroj kaj aĉetaj teamoj, kompreni kion reprezentas ĉiu takso estas esenca por fari la ĝustan teknikan decidon.
La plej gravaj konsideroj etendiĝas preter la "125A" kaj "15kA" figuroj. Kompleta taksado devus inkluzivi taksitan tension, faŭltan kurenton, ekskursetajn karakterizaĵojn, polusan agordon, konduktigan kongruon, aplikeblajn normojn, instalan medion kaj fizikajn dimensiojn.
La DAB7-125-serio de Ŝanhajo DaDa Electric Co., Ltd. kombinas altkuran protekton kun termika-magneta funkciado, kurent-limiga dezajno, grandaj kabloterminaloj kaj publikigita rompkapablo de ĝis 15kA. Ĉi tiuj karakterizaĵoj igas la produkton grava al gamo da industriaj kaj komercaj distribuaplikoj kiam ĝuste kongrue kun la elektra sistemo.
