AnMCCB kun elflua protektokombinas konvenciajn mulditajn kazajn ŝaltilajn funkciojn kun resta-kurenta protekto en unu kunordigita solvo. Por komercaj konstruaĵoj, industriaj instalaĵoj, ekipaĵproduktantoj kaj elektraj entreprenistoj, ĉi tio povas trakti oftan defion: protekti elektran cirkviton kontraŭ troŝarĝoj kaj kurtaj cirkvitoj dum ankaŭ detektante potenciale danĝeran elfluan kurenton.
La ŝlosilo ne estas simple elekti rompilon kun pli da funkcioj. La aparato devas kongrui kun la sistemo-tensio, taksita kurento, fuŝkontaktokondiĉoj, polusa agordo, elflua-kurenta agordo, instala medio kaj kunordigaj postuloj. Ĉi tiu gvidilo klarigas kiel la teknologio funkcias, kiajn problemojn ĝi traktas, kaj kiajn aĉetantojn devus kontroli antaŭ ol specifi MCCB kun lika protekto.
Enhavo
- 1. Kio Estas MCCB kun Elflua Protekto?
- 2. Kiel Funkcias Protektado por Elfluo?
- 3. Kiujn Elektrajn Problemojn Ĝi Povas Trakti?
- 4. Kial Kombini MCCB kaj Leakage Protection?
- 5. Kie Estas MCCB kun Elflua Protekto Uzita?
- 6. Kion Aĉetantoj Kontrolu Antaŭ Elekto?
- 7. Ŝlosilaj Parametroj Klarigitaj
- 8. MCCB kun Elflua Protekto kontraŭ Apartaj Protekto-Aparatoj
- 9. Konsideroj pri Instalado kaj Prizorgado
- 10. Ŝanhaja DaDa Electric Co., Ltd. kaj Leakage Protection Solutions
- 11. Oftaj Demandoj
- 12. Konkludo
1. Kio Estas MCCB kun Elflua Protekto?
Formita kaza cirkvitorompilo, ofte nomita MCCB, estas dizajnita por protekti malalttensiajn elektrajn cirkvitojn kontraŭ kondiĉoj kiel ekzemple troŝarĝo kaj fuŝkontakto. Male al baza protekta ŝaltilo, MCCB povas esti elektita tra larĝa gamo de aktualaj rangigoj kaj interrompaj kapacitoj, igante ĝin taŭga por komercaj kaj industriaj distribusistemoj.
AnMCCB kun elflua protektoaldonas postrestantan kurenton aŭ terfluan detekton al ĉi tiuj konvenciaj protektofunkcioj. Kiam nenormala traflua kurento estas detektita kaj atingas la agordan operacian nivelon, la protekta mekanismo povas komenci vojaĝon kaj malkonekti la tuŝitan cirkviton.
Ĉi tiu kombinaĵo estas precipe utila kiam elektraj dizajnistoj volas plurajn tavolojn de protekto sen krei nenecese komplikan panelaranĝon. Komercaj produktoj estas haveblaj kiel integraj MCCB-plus-rest-nunaj solvoj aŭ kiel MCCB-oj kombinitaj kun kongruaj postrestantaj moduloj. IEC 60947-2 inkluzivas postulojn por ŝaltiloj enkorpigantaj restan kurentprotekton, dum produktantoj povas disponigi malsamajn agordojn kaj alĝustigintervalojn.
2. Kiel Funkcias Protektado por Elfluo?
En sana elektra cirkvito, la kurento fluanta tra la elirkonduktiloj devus korespondi taŭge kun la kurento revenanta tra la cirkvito. Elflua kondiĉo okazas kiam parto de la fluo prenas neintencitan vojon, kiel ekzemple tra izolaj malboniĝo, ligita ekipaĵo aŭ persono kontaktanta energiigitan parton.
Elflua protekto kontrolas la postrestantan kurenton asociitan kun ĉi tiu malekvilibro. Se la mezurita postrestanta kurento superas la agorditan operacian sojlon de la aparato, la protekta sistemo sendas ekskursecan signalon al la MCCB-mekanismo.
Depende de la produkta dezajno, elflua protekto povas provizi alĝustigeblan restan funkciantan kurenton, tempoprokraston, testan funkcion, alarmindikon aŭ aliajn monitorajn funkciojn. Komercaj MCCB-protektaj produktoj pruvas, ke sentemaj kaj malfruaj agordoj povas signife varii laŭ la celita apliko.
Kial Ĉi tio Malsama de Superŝarĝa Protekto?
Superŝarĝa protekto kaj elflua protekto respondas al malsamaj problemoj. Troŝarĝita cirkvito povas tiri troan kurenton ĉar tro multaj ŝarĝoj estas konektitaj aŭ ĉar ekipaĵo funkcias preter sia celita kapacito. Elflua faŭlto, aliflanke, koncernas fluon eskapantan de sia celita kondukta vojo.
Tial simple pliigi la superŝarĝan protektokapablecon ne aŭtomate provizas taŭgan elfluan protekton. La du funkcioj devus esti konsiderataj aparte dum desegnado de elektra distribusistemo.
3. Kiujn Elektrajn Problemojn Ĝi Povas Trakti?
Elektra ekipaĵo uzata en fabrikoj, komercaj konstruaĵoj kaj infrastrukturaj projektoj povas funkcii dum longaj periodoj sub postulemaj kondiĉoj. Humideco, polvo, izolaj maljuniĝo, mekanika damaĝo, instalaj eraroj kaj ekipaĵmalboniĝo ĉiuj povas kontribui al nenormalaj nunaj vojoj.
Difektita aŭ maljuniĝanta izolado povas krei neintencitajn nunajn vojojn, kiuj eble ne kondutas kiel konvencia kurta cirkvito.
Rest-kurenta protekto povas helpi detekti elfluajn kondiĉojn, kiuj postulas rapidan cirkvitan malkonekton.
Kombini protektajn funkciojn povas simpligi la aranĝon kompare kun uzado de pluraj sendependaj komponentoj.
La reala protekto-nivelo dependas de la kompleta elektra sistemo, aparata agordo kaj instalaj kondiĉoj. MCCB kun elflua protekto devus tial esti traktita kiel unu parto de konvene realigita protektoskemo prefere ol kiel universala solvo por ĉiu elektra danĝero.
4. Kial Kombini MCCB kaj Leakage Protection?
Por multaj elektraj projektoj, la ĉefa altiro estas la kapablo trakti plurajn protektopostulojn ene de kunordigita aparataranĝo. Ĉi tio povas esti valora kie panela spaco, instala tempo kaj sistema kunordigo estas gravaj.
1. Multoblaj Protektaj Funkcioj
Ĝuste agordita aparato povas disponigi troŝarĝon, fuŝkontakton kaj postrestantan protekton ene de la sama protekta arkitekturo. Ĉi tio faciligas al inĝenieroj establi difinitan protektostrategion por nutrilo aŭ distribucirkvito.
2. Pli Efika Panela Dezajno
Integritaj aŭ proksime kongruaj protektaj komponantoj povas redukti la bezonon de apartaj aparatoj, kablaj kaj muntaj aranĝoj. Fabrikistoj de resta-kurento-protektitaj MCCB-oj specife elstarigas kompaktan instaladon kaj reduktitajn komponentpostulojn kiel praktikajn avantaĝojn.
3. Alĝustigebla Protekto
Iuj produktoj disponigas alĝustigeblajn restan-kurantajn sojlojn kaj tempoprokrastojn. Ĉi tio permesas al la protekta aranĝo esti adaptita al malsamaj cirkvitoj anstataŭ fidi je unu fiksa agordo por ĉiu aplikaĵo.
4. Pli facila Sistemplanado
Kiam postuloj de troŝarĝo, kurtcirkvito kaj elfluado estas konsiderataj kune, inĝenieroj povas taksi la kompletan protektan strategion anstataŭ elekti individuajn komponantojn sendepende.
5. Kie Estas MCCB kun Elflua Protekto Uzita?
La taŭga apliko dependas de la elektra dezajno, lokaj postuloj kaj produktaj specifoj. Tipaj aplikaj areoj inkluzivas:
- Komercaj konstruaĵaj distributabuloj
- Industriaj potencodistribuaj sistemoj
- Fabrika produktada ekipaĵo
- Manĝantoj de motoro kaj maŝinaro
- Laborrenkontiĝoj kaj fabrikejoj
- Instalaĵoj pri infrastrukturo kaj utileco
- Elektra ekipaĵo postulanta monitoradon de terfuĝo
- Distribuaj sistemoj kie panela spaco estas limigita
- Projektoj postulantaj kunordigitan superŝarĝon, fuŝkontakton kaj postrestantan protekton
MCCBoj estas vaste uzitaj en industria kaj komerca distribuo ĉar iliaj nunaj rangigoj kaj interrompaj kapabloj povas kovri aplikojn preter la tipa gamo de malgrandaj branĉo-circuitrompiloj.
6. Kion Aĉetantoj Kontrolu Antaŭ Elekto?
Elekti MCCB kun elflua protekto bazita nur sur taksita amperio povas krei problemojn dum instalado. Aĉetantoj devas provizi la fabrikiston aŭ elektran inĝenieron per sufiĉaj sistemaj informoj antaŭ konfirmi modelon.
- Taksita kurento:Determinu la atendatan kontinuan ŝarĝon kaj elektu taŭgan aktualan takson bazitan sur la kompleta cirkvito-dezajno.
- Funkcia tensio:Konfirmu la sisteman tension kaj ĉu la produkto taŭgas por la intencita AC-apliko.
- Nombro da polusoj:Kontrolu ĉu la sistemo postulas 3P, 4P aŭ alian agordon.
- Kapablo de mallonga cirkvito:Kontrolu la disponeblan eventualan faŭltan fluon kaj certigu, ke la rompilo havas taŭgan interrompan takson.
- Elflua sentemo:Determinu la restan funkciantan kurenton necesan por la celita protekta strategio.
- Tempoprokrasto:Konsideru ĉu tuja operacio aŭ temp-malfrua respondo estas postulata por kunordigo kun kontraŭfluaj aŭ kontraŭfluaj aparatoj.
- Instalaj kondiĉoj:Revizu ĉirkaŭan temperaturon, enfermaĵon, humidon, altecon kaj aliajn rilatajn mediajn faktorojn.
- Normoj kaj atestiloj:Konfirmu la normojn kaj aprobojn postulatajn en la celmerkato.
7. Ŝlosilaj Parametroj Klarigitaj
La sekvaj parametroj estas precipe gravaj kiam oni komparas malsamajn MCCB-elflu-protektajn produktojn.
| Parametro | Kial Ĝi Gravas | Kion Aĉetantoj Devas Konfirmi |
|---|---|---|
| Taksita Kurento (En) | Difinas la nunan nivelon, kiun la ŝaltilo estas dizajnita por porti sub specifitaj kondiĉoj. | Kongruu la rompilon al la cirkvitoŝarĝo kaj konduktila dezajno. |
| Taksita Tensio (Ue) | Difinas la elektran funkcian tension por la aplikaĵo. | Konfirmu kongruon kun la sistema tensio. |
| Rompi Kapablo | Indikas la faŭltan fluon, kiun la rompilo povas sekure interrompi sub specifitaj testkondiĉoj. | Komparu la produktan takson kun la disponebla kurta kurento. |
| Elflua Nuna Agordo | Determinas la restan kurentnivelon ĉe kiu la elflua protekto funkcias. | Konfirmu la bezonatan sentemon kaj ĝustigan gamon. |
| Tempo Prokrasto | Povas helpi kunordigi elfluan protekton kun aliaj protektaj aparatoj. | Kontrolu ĉu la postulata respondo estas tuja aŭ prokrastita. |
| Nombro de poloj | Determinas kiuj konduktiloj estas ŝaltitaj kaj protektitaj. | Konfirmu 3P, 4P aŭ alian bezonatan agordon. |
| Normoj | Provizas kadron por produkta agado kaj testado. | Kontrolu la aplikeblajn IEC, regionajn kaj projektajn postulojn. |
Ekzemple, nunaj komercaj produktoj kun resta-kurenta protekto povas oferti malsamajn kombinaĵojn de taksita kurento, polusa agordo, funkciiga tensio kaj rompkapablo. Ĉi tiuj specifoj devas ĉiam esti kontrolitaj kontraŭ la fakta produkta datumbazo prefere ol supozitaj de la produkta kategorio sole.
8. MCCB kun Elflua Protekto kontraŭ Apartaj Protekto-Aparatoj
Kaj integraj kaj apartaj protektaranĝoj povas esti teknike taŭgaj. La pli bona agordo dependas de la elektra arkitekturo de la projekto, spacpostuloj, kunordiga strategio kaj akirpreferoj.
| Konsidero | MCCB kun Leakage Protection | Aparta Protekta Aranĝo |
|---|---|---|
| Panelo Aranĝo | Povas provizi kompaktan aranĝon. | Povas postuli plian muntan spacon. |
| Cablerado | Povas redukti interkonekton inter apartaj protektaj komponantoj. | Povas postuli plian kablon kaj kunordigon. |
| Protektaj Funkcioj | Desegnita ĉirkaŭ kombinita protekta aranĝo. | Funkcioj povas esti elektitaj sendepende. |
| Prizorgado | Malpli da apartaj komponentoj povas simpligi inspektadon. | Individuaj komponantoj povas esti anstataŭigitaj aparte depende de la dezajno. |
| Personigo | Dependas de disponeblaj disrompilo kaj elfluo-protektaj agordoj. | Povas oferti flekseblecon kombinante malsamajn aparatojn. |
La grava punkto estas, ke integriĝo ne aŭtomate signifas taŭgecon. La elektita kombinaĵo ankoraŭ devas kontentigi la elektrajn postulojn de la instalado.
9. Konsideroj pri Instalado kaj Prizorgado
Ĝusta instalado estas same grava kiel elekti la ĝustan rompilon. Eĉ bone desegnita MCCB kun elflua protekto eble ne provizas la celitan agadon se la drataro, surgrunda aranĝo, agordoj aŭ instala medio estas malĝustaj.
Zorge kontrolu la drataron
Sekvu la kabligan diagramon kaj instalinstrukciojn de la fabrikanto. La fazaj kaj neŭtralaj konduktiloj, kie aplikeble, devas esti aranĝitaj ĝuste por ke la resta kurenta detektsistemo funkcii kiel celite.
Kontrolu la Elfluan Agordon
Ne supozu, ke la plej malalta disponebla elflua fluo estas aŭtomate taŭga. La agordo devus respondi al la celita protekta funkcio kaj la elektraj karakterizaĵoj de la cirkvito.
Konsideru Selektivecon
Grandaj distribusistemoj povas enhavi plurajn protektajn aparatojn. Iliaj funkciigaj karakterizaĵoj devus esti reviziitaj kune tiel ke konvena kontraŭflua faŭlto ne senbezone malkonektu multe pli grandan parton de la instalaĵo.
Faru Funkcian Testadon
Kie la produkto disponigas testan funkcion, testado devas sekvi la rekomenditan proceduron de la fabrikanto kaj la postulojn aplikeblajn al la instalado. Iuj postrestantaj aparatoj disponigas testajn funkciojn kaj kromajn monitorajn funkciojn.
10. Ŝanhaja DaDa Electric Co., Ltd. kaj Leakage Protection Solutions

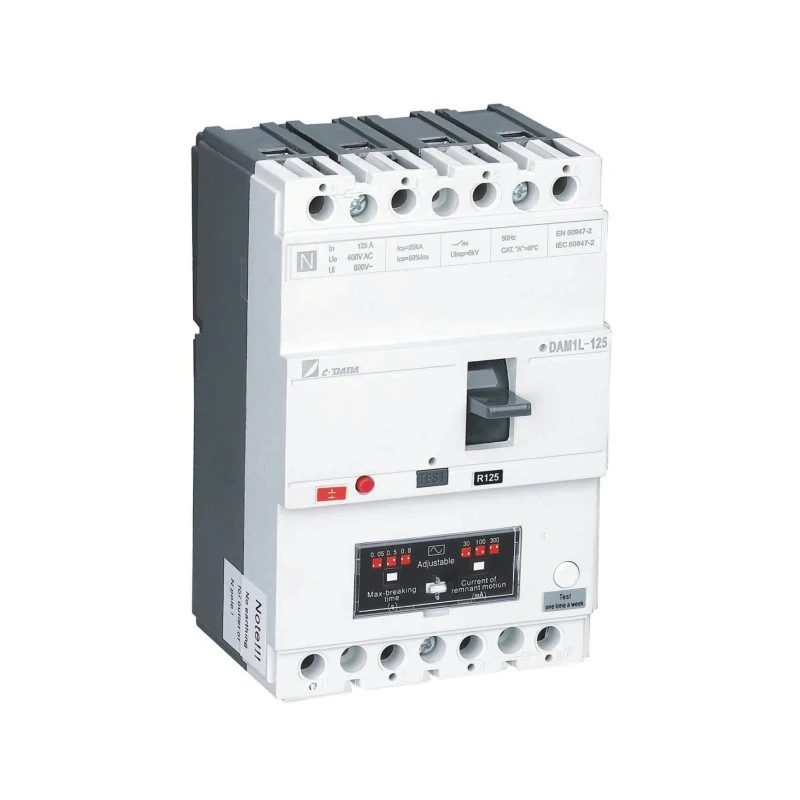

Ŝanhaja DaDa Elektra Co., Ltd. provizas MCCB-solvojn desegnitajn por aplikoj, kie konvencia cirkvito-protekto kaj elflua protekto bezonas kunlabori. Ĝia DAM1L-serio estas ekzemplo de MCCB kun integra postrestanta protekto, dizajnita por aplikoj inkluzive de konstruado de elektraj sistemoj, industriaj ejoj kaj aliaj malalttensiaj distribuaj medioj.
La produktaj informoj indikas agordojn kiel kvarpolusa konstruo, larĝa kurenta gamo kaj alĝustigebla protekto kontraŭ tero. Depende de la modelo, elflua funkciiga fluo povas esti agordita tra specifa gamo, permesante al la protekta strategio esti adaptita al malsamaj aplikoj.
Por eksterlandaj aĉetantoj, distribuistoj, panelkonstruistoj kaj elektraj entreprenistoj, la plej utila aliro estas provizi la provizanton kun la projektpostuloj antaŭ peti citaĵon. Ĉi tio helpas determini ĉu la bezonata aktuala takso, polusa aranĝo, elflua agordo, rompokapacito kaj atestado estas haveblaj en la celita agordo.
Informoj inkluditaj en Demando
- Bezonata kurento
- Sistemo-tensio kaj ofteco
- Nombro de poloj
- Bezonata elflua-kurenta sentemo
- Bezonata tempo-prokrasta funkcio
- Atendita kurtcirkvita fluo aŭ bezonata rompkapablo
- Instala medio
- Celmerkato kaj atestadaj postuloj
- Bezonata kvanto
- OEM aŭ personecigitaj postuloj, se aplikeble
Provizi ĉi tiujn detalojn komence povas fari teknikan komunikadon pli efika kaj redukti la riskon elekti rompilon kiu ne kongruas kun la fina instalado.
11. Oftaj Demandoj
Elflua protekto detektas postrestantan kurenton kaŭzitan de neintencita nuna vojo kaj povas iniciati rompilon-eksaltiĝon kiam la agordita operacia sojlo estas atingita. Ĝi traktas malsaman kondiĉon de konvencia superŝarĝo kaj fuŝkontakta protekto.
Ne. Ordinara MCCB provizas funkciojn kiel troŝarĝon kaj fuŝkontaktan protekton, dum elfluo-protektita agordo aldonas postrestantan detekton kaj protekton.
Protekto pri trafluo povas helpi detekti iujn eksternormajn kurantajn vojojn, kiuj povas kontribui al elektraj danĝeroj. Tamen, fajropreventado dependas de la kompleta elektra instalaĵo, ekipaĵo kondiĉo, protektaj agordoj kaj aplikeblaj sekurecaj mezuroj.
Ne ekzistas ununura agordo taŭga por ĉiu instalado. La taŭga valoro dependas de la protekta celo, cirkvitaj trajtoj, ekipaĵo kaj aplikeblaj elektraj postuloj. La agordo devas esti determinita de kvalifikita dungitaro.
MCCB-konfiguracio estas normale dizajnita ĉirkaŭ konvenciaj ŝaltiloj-protektaj funkcioj, sed la precizaj protektofunkcioj dependas de la specifa modelo kaj ekskurse-unua konfiguracio. Ĉiam kontrolu la teknikan dokumentadon de la fabrikanto.
IEC 60947-2 estas grava normo por malalttensiaj interrompiloj kaj inkluzivas postulojn rilatajn al ŝaltiloj kun restaĵkurenta protekto. Regionaj normoj kaj projekt-specifaj postuloj ankaŭ povas validi.
Jes, taŭgaj modeloj povas esti uzataj en industriaj distribuado kaj ekipaĵaplikoj kiam iliaj elektraj taksoj, protektaj trajtoj kaj mediaj specifoj kongruas kun la instalado.
Provizu la bezonatan kurenton, tensio, polojn, rompokapaciton, elfluan-kurenta agordon, tempo-prokrastan postulon, instalajn kondiĉojn, kvanton kaj celan atestadon. Ĉi tio donas al la fabrikanto sufiĉajn informojn por rekomendi taŭgan agordon.
12. Konkludo
MCCB kun elflua protekto traktas du gravajn areojn de elektra protekto: konvencia superflua protekto kaj detekto de postrestanta kurento. Alportante ĉi tiujn funkciojn en kunordigitan solvon, ĝi povas helpi simpligi potencajn distribuajn dezajnojn kie elektra sekureco, panela spaco kaj sistema kunordigo estas gravaj.
La plej grava paŝo estas rigardi preter la produktonomo. Taksita kurento, funkcia tensio, rompkapablo, polusa agordo, elflua sentemo, tempoprokrasto, instalaĵokondiĉoj kaj aplikeblaj normoj ĉiuj influas ĉu aparta MCCB taŭgas por projekto.
Por aĉetantoj taksantaj elfluig-protektajn MCCB-ojn por komercaj konstruaĵoj, industriaj instalaĵoj, distribuaj paneloj aŭ OEM-aplikoj, labori rekte de la realaj elektraj postuloj estas la plej fidinda maniero identigi taŭgan agordon.
